使用 DraftSight 进行电气制图与原理图设计

DraftSight是一种通用CAD工具，可用于任何行业或学科，包括电气绘图和设计。您可以使用它来绘制2D原理图、接线图、引脚排列、线束、建筑物的电气布局等。如果您拥有 DraftSight Premium 或 Enterprise Plus，您还可以进行一些3D建模，以确保所有组件都能装入特定的外壳中。在DraftSight中制作电气图纸与制作任何其他类型的图纸没有太大区别。但有一些特殊注意事项需要牢记。

绘制2D原理图

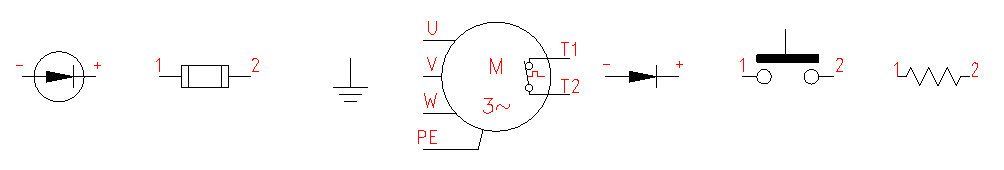

电气符号库

您需要一个.DWG格式的电气符号库，可以作为块插入。我很久以前就创建了自己的，因为我有点完美主义，对提供给我的旧库不满意。您可能也已经有一个，但如果没有，您不必花时间从头开始创建电气符号。达索系统提供了两个可下载的库，一个用于ANSI符号，一个用于IEC符号。

模板文件

电气图纸通常使用一些专门的图层来确保正确分组图纸的相似元素。例如，在建筑布局中，您可能希望一个图层用于灯光的位置和布线，另一个用于电源插座。在原理图中，您可能希望为每种线规使用不同的图层，一个用于线标签，一个用于符号，另一个用于连接器等。您可能希望准备一个电气模板文件(.DWT)，其中包含您需要预先设置的图层、尺寸和文本样式。您可以通过转到选项 > 文件位置 > 绘图支持 > 绘图模板文件位置来找到绘图模板文件的路径。

如果您只想使用自定义模板，最好在DraftSight默认安装位置之外的路径中创建一个文件夹。这样，DraftSight的未来重新安装不会意外删除或放错您的自定义文件。然后，您可以用自定义路径替换默认的绘图模板文件位置。

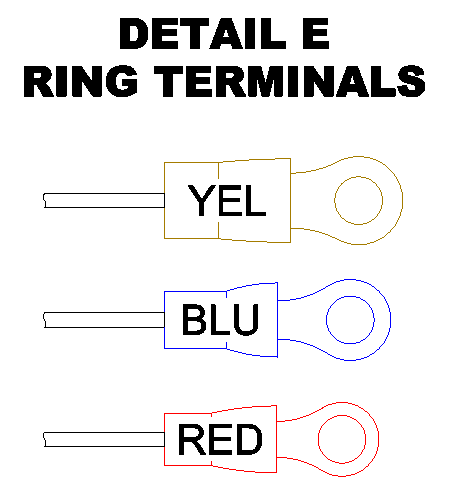

环形端子细节

使用块导入设置

使用自定义模板文件的替代方法是在.DWG文件中设置图层、尺寸和文本样式，您可以将其作为块插入到其他图纸中。一旦将.DWG插入到另一个文件中，其绘图数据库中包含的所有实体、图层和样式都会在新文件中复制。您甚至可以在INSERT命令完成之前取消它，数据库仍将被复制。这是复制设置的快速简便方法。

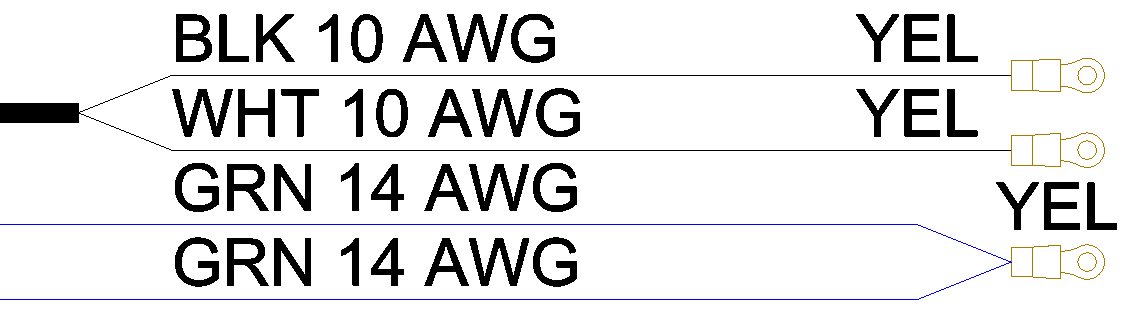

使用块导入设置

适用于DraftSight的SOLIDWORKS Electrical

重要的是要记住，DraftSight是通用CAD应用程序，而不是专门的电气CAD或ECAD应用程序。您的原理图可能将蓝线指定为白色14 AWG线，但就DraftSight而言，线就是线。没有像ECAD产品（如SOLIDWORKS Electrical Schematic）那样的内置电气智能。这就是适用于DraftSight的SOLIDWORKS Electrical插件发挥作用的地方。

电气工程师、设计师、技术人员和绘图员可以启用SOLIDWORKS Electrical和DraftSight之间的通信。一旦启用插件，SOLIDWORKS Electrical项目中的任何图纸都可以在DraftSight中打开和编辑，而不会丢失ECAD智能！即使不是SOLIDWORKS Electrical用户的团队成员也可以通过DraftSight在以下领域为电气项目做出贡献：

• 电气报告
• 标题块
• 符号
• 组件
• 端子条
• 布线顺序
• 标记

您可以查看我们题为“干净地重新安装DraftSight的指南的文章。
