使用SOLIDWORKS Visualize Professional导入运动研究

有时我们在SOLIDWORKS中设置运动研究或动画，这些动画使用SOLIDWORKS Visualize渲染引擎看起来会非常棒。

您知道吗，如果您拥有SOLIDWORKS Visualize Professional许可证，您可以将运动研究直接导入SOLIDWORKS Visualize？这是一个相对快速的过程，可以节省大量时间，因为您不必在渲染之前重做关键帧。

为SOLIDWORKS启用SOLIDWORKS Visualize插件

发送动画的能力是我使用SOLIDWORKS Visualize插件最喜欢的部分之一；但是，在执行此操作之前，您需要启用该插件。

要启用插件，您可以在SOLIDWORKS中转到工具 > 插件并启用它。您可以使用左侧框使其仅在此会话中处于活动状态，或使用右侧框使其在每次启动SOLIDWORKS时处于活动状态。

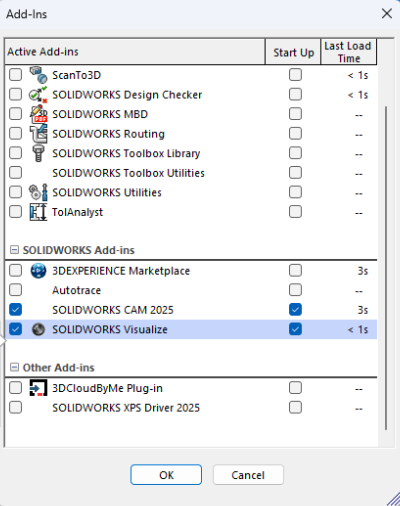

为SOLIDWORKS启用SOLIDWORKS Visualize插件

我建议在启动时仅启用您经常使用的内容，因为您会注意到复选标记旁边的列指示每个插件为SOLIDWORKS启动添加了多少加载时间。启用大量这些插件会导致SOLIDWORKS启动速度变慢，因此请明智且有意识地选择启用它们。

如何将运动研究导入SOLIDWORKS Visualize

启用插件后，我可以转到命令管理器的SOLIDWORKS Visualize选项卡，然后单击高级导出命令。如果您没有看到SOLIDWORKS Visualize选项卡，则需要自定义SOLIDWORKS命令管理器以确保其可见。

单击高级导出后，我将获得一个带有下拉菜单的弹出窗口，允许我选择运动研究。如果您不打算导入现有研究并想在SOLIDWORKS Visualize中从头开始重建它，"无"是一个选项。

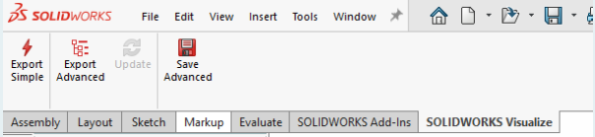

命令管理器的SOLIDWORKS Visualize选项卡

从菜单中，我将选择要渲染的动画，当我继续时，SOLIDWORKS Visualize将自动启动。如果SOLIDWORKS运动研究已调整但未重新模拟，则会出现警告，让您在传输之前重新计算。

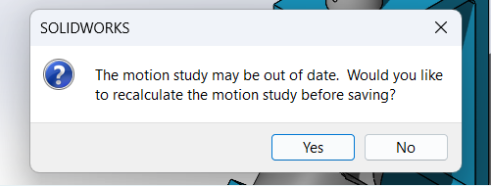

导入前重新计算运动研究

重新计算并确保研究将正确处理后，模型将被导入SOLIDWORKS Visualize。

显示运动研究时间轴

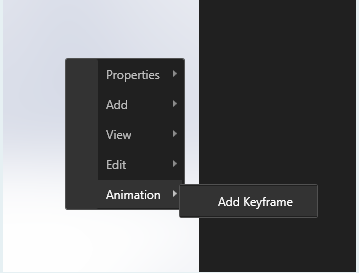

如果您没有立即看到运动研究，请不要担心。如果您在视口中右键单击，将列出一个名为动画的选项。选择添加关键帧以调出时间轴，以便您可以看到动画中的所有帧。您还可以使用此菜单在Visualize Professional中手动为装配体设置动画。

SOLIDWORKS Visualize

打开现有运动研究

默认情况下，将显示标准时间轴，但这是没有添加关键帧或动画的原生时间轴。要从SOLIDWORKS装配体切换到现有运动研究，您可以从时间轴上的下拉菜单中选择它。

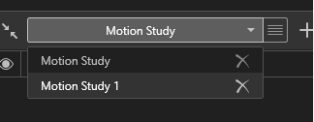

切换SOLIDWORKS Visualize中显示的运动研究

时间戳从原始运动研究中延续，您可以在SOLIDWORKS Visualize中浏览时间轴。现在我们可以更改场景、更新纹理、添加额外的照明，甚至添加摄像机工作，而无需重做动画！

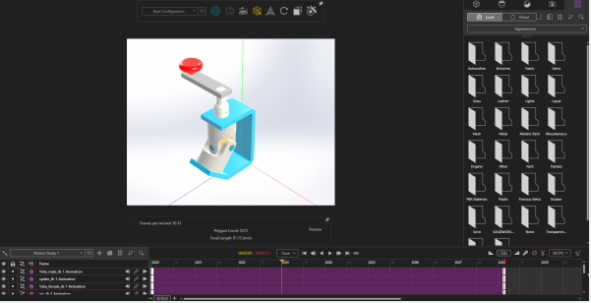

导入的运动研究时间轴

动画是少数仅限SOLIDWORKS Visualize Professional的功能之一，您需要从SOLIDWORKS Visualize Standard升级才能使用。如果您没有看到创建动画的能力，请仔细检查您是否使用的是Professional级别的许可证。
