SOLIDWORKS Flow Simulation 2026 新功能

SOLIDWORKS 2026 引入了一些令人兴奋的新功能，以满足您的 流动仿真 需求。本文探讨了组件资源管理器、目标和参数化研究的新增强功能。

组件资源管理器

组件资源管理器是查看热分析中应用的许多属性摘要的好方法。在 SOLIDWORKS Flow Simulation 2026 中，组件资源管理器已扩展，提供了额外的信息和灵活性。

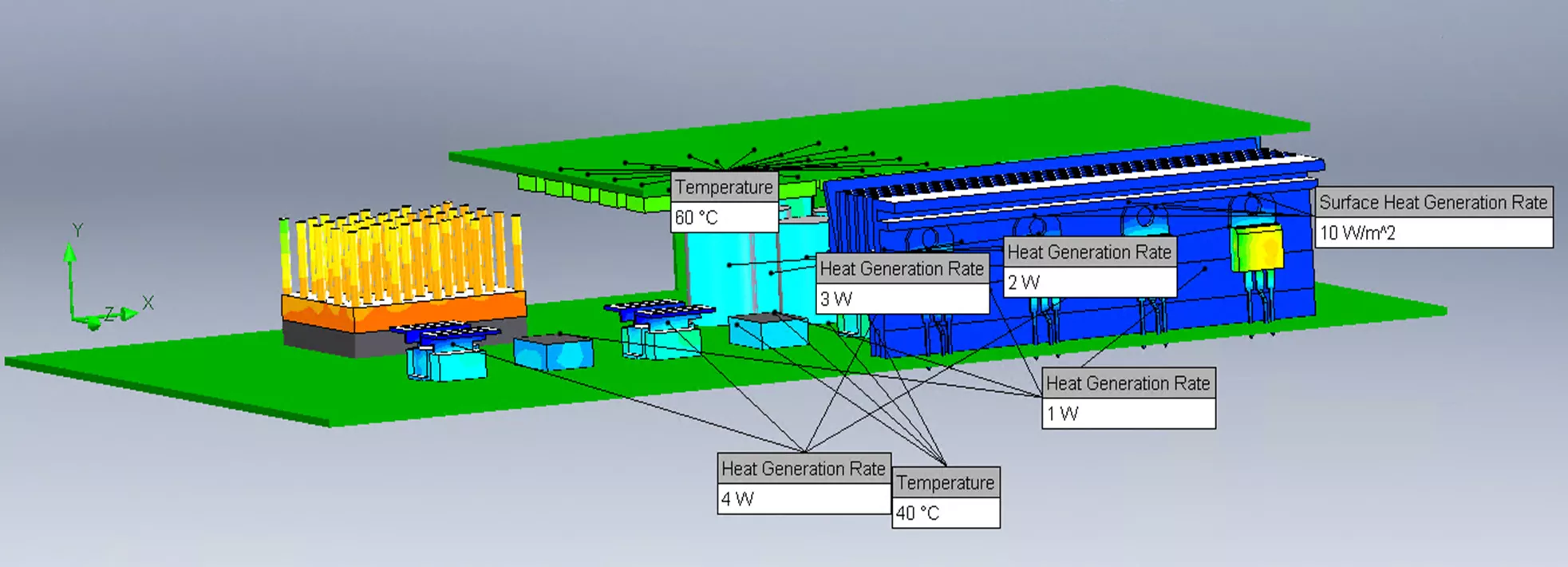

• 表面源 - 现在显示表面源的总功率，以及所有从表面源产生的热量总和。这为设置具有大量源的分析提供了额外的清晰度。

表面源仿真

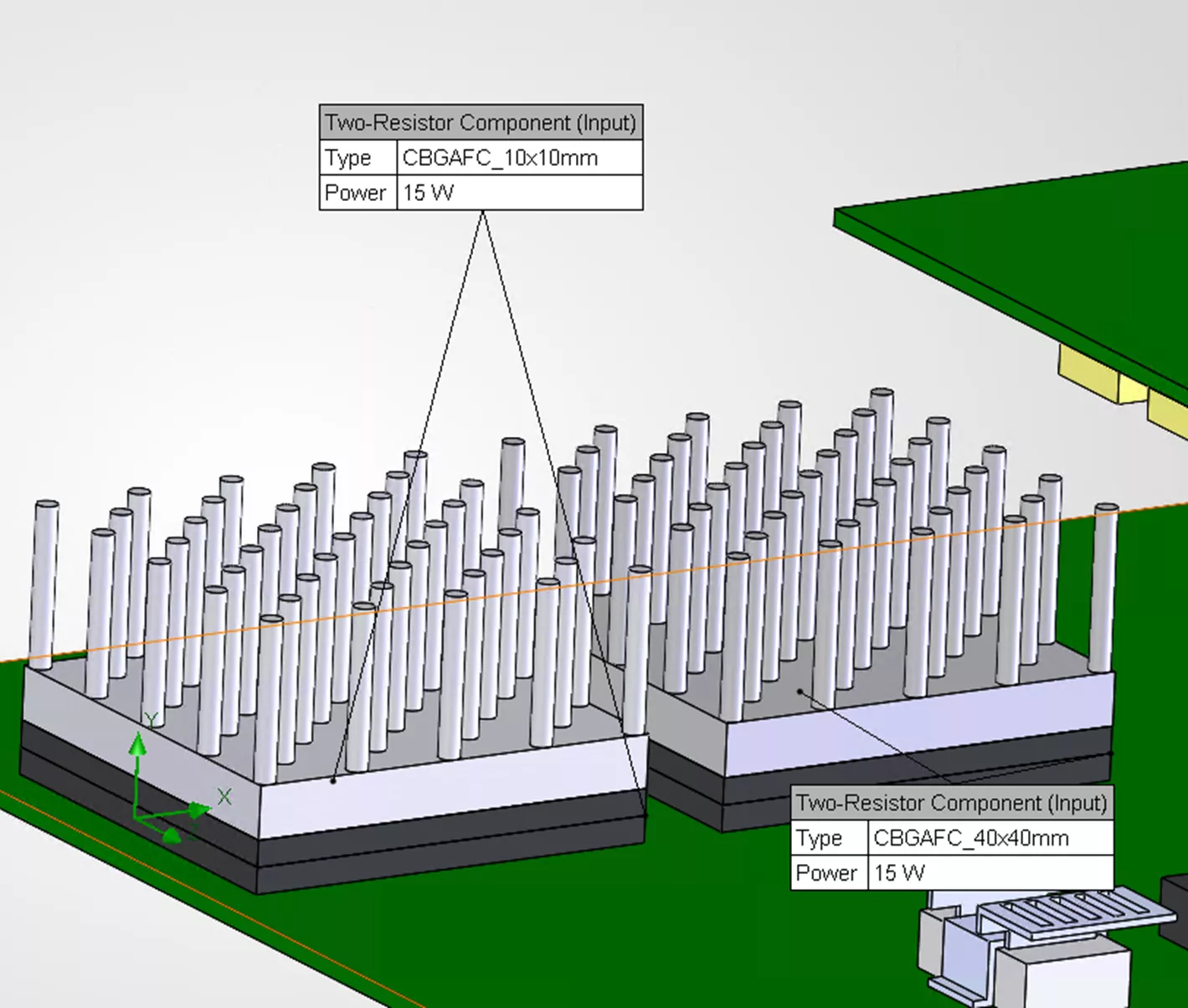

双电阻创建 - 组件资源管理器还显示双电阻组件的摘要，并允许直接创建它们。双电阻组件可以从 Excel 导入或直接输入到组件资源管理器中。这允许批量创建双电阻组件，减少研究设置时间。

双电阻创建

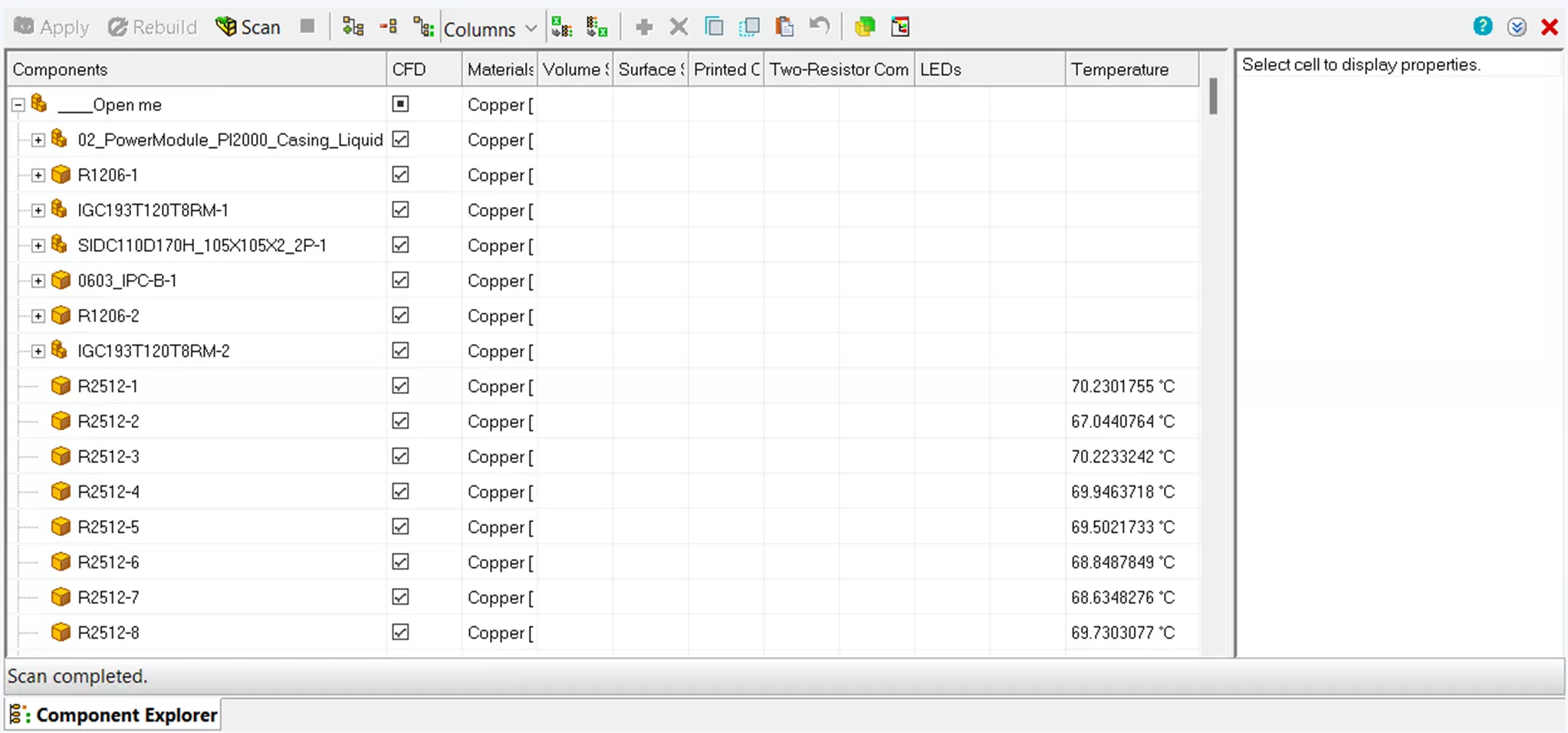

组件状态 - 已添加状态列，以提供更清晰的反馈，说明哪些组件或实体参与分析。实体可以在组件资源管理器中直接打开或关闭。这提供了进一步控制组件如何影响分析的灵活性。

组件状态

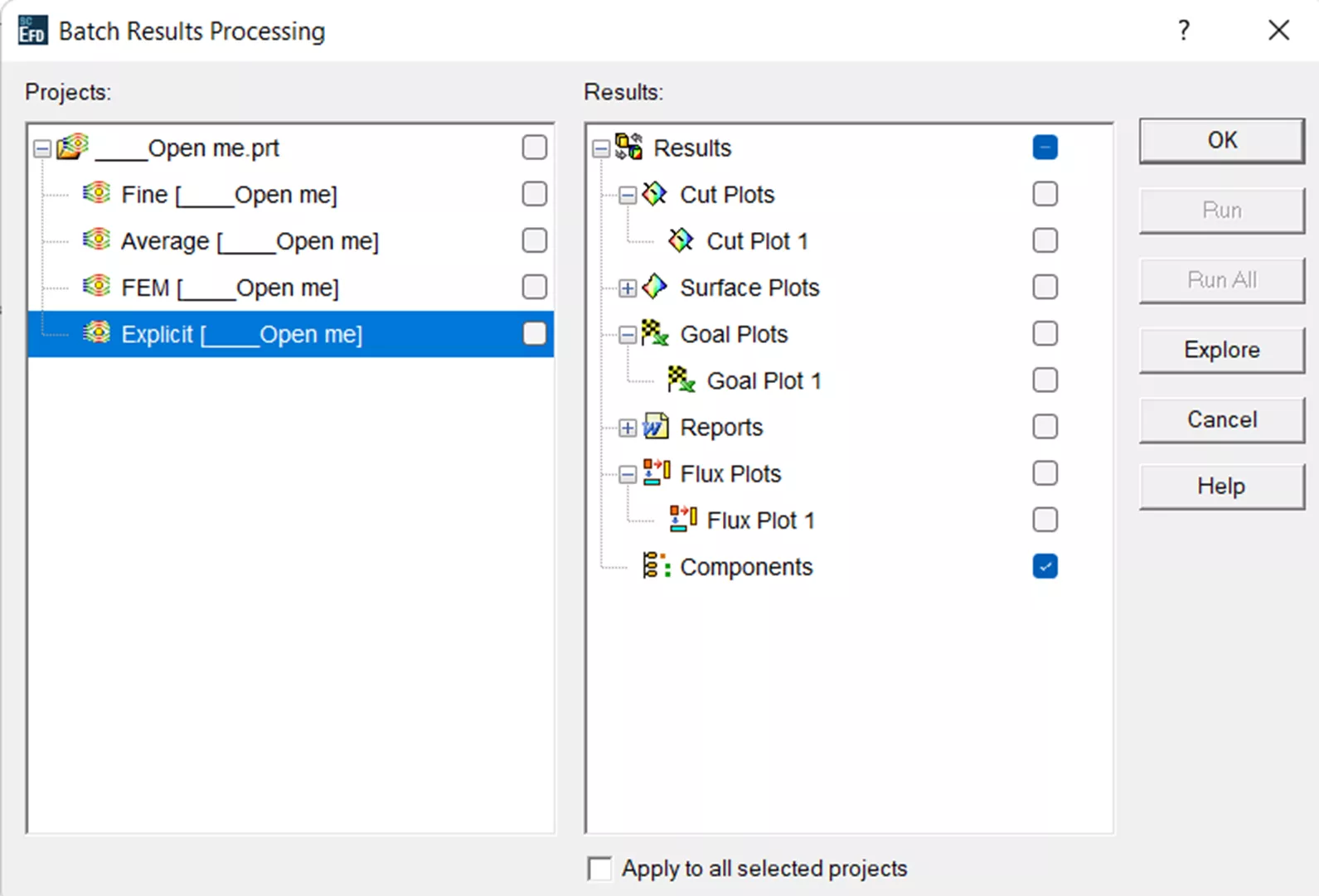

温度状态 - 新的温度列提供组件性能的清晰反馈。此信息可以与结果一起导出，以提供链接到组件的温度表，从而更轻松地生成报告并减少错误。

温度状态

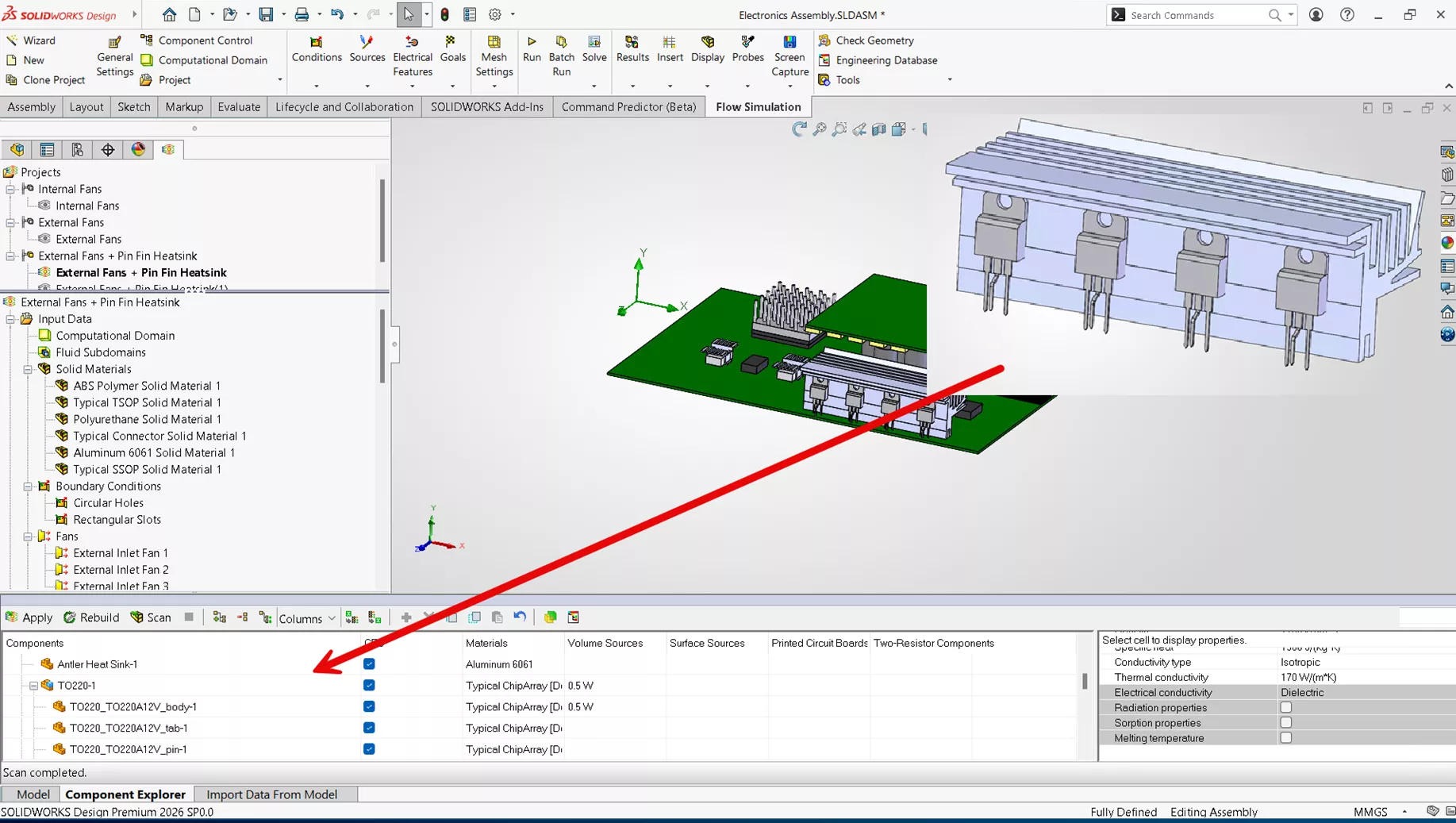

来自子模型的项目参数 - 在 SOLIDWORKS Flow Simulation 2026 中，在子模型中定义的项目参数现在可以传播到主装配项目。这允许创建详细和复杂的库组件，并在未来的研究中重复使用。

来自子模型的项目参数

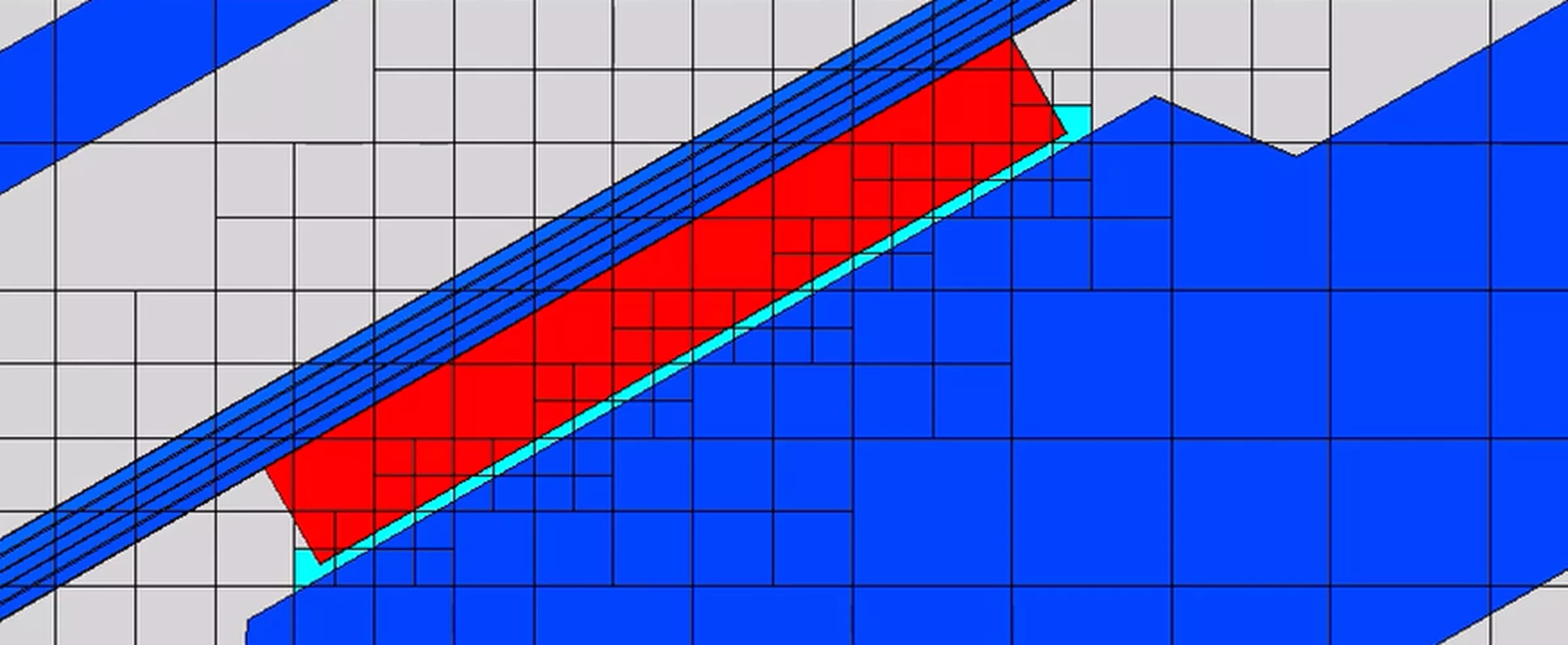

填充薄槽功能

在设置热分析时，可能从 CAD 几何体中省略的小细节可能会对研究结果产生很大影响。一个常见的例子是组件之间的导热膏，在模型中通常留作间隙。SOLIDWORKS Flow Simulation 2026 中的新功能是在网格中直接关闭薄间隙并在封闭区域中应用特定材料的选项，无需创建 CAD 几何体。请注意，这只能在后处理中可视化。

填充薄槽功能

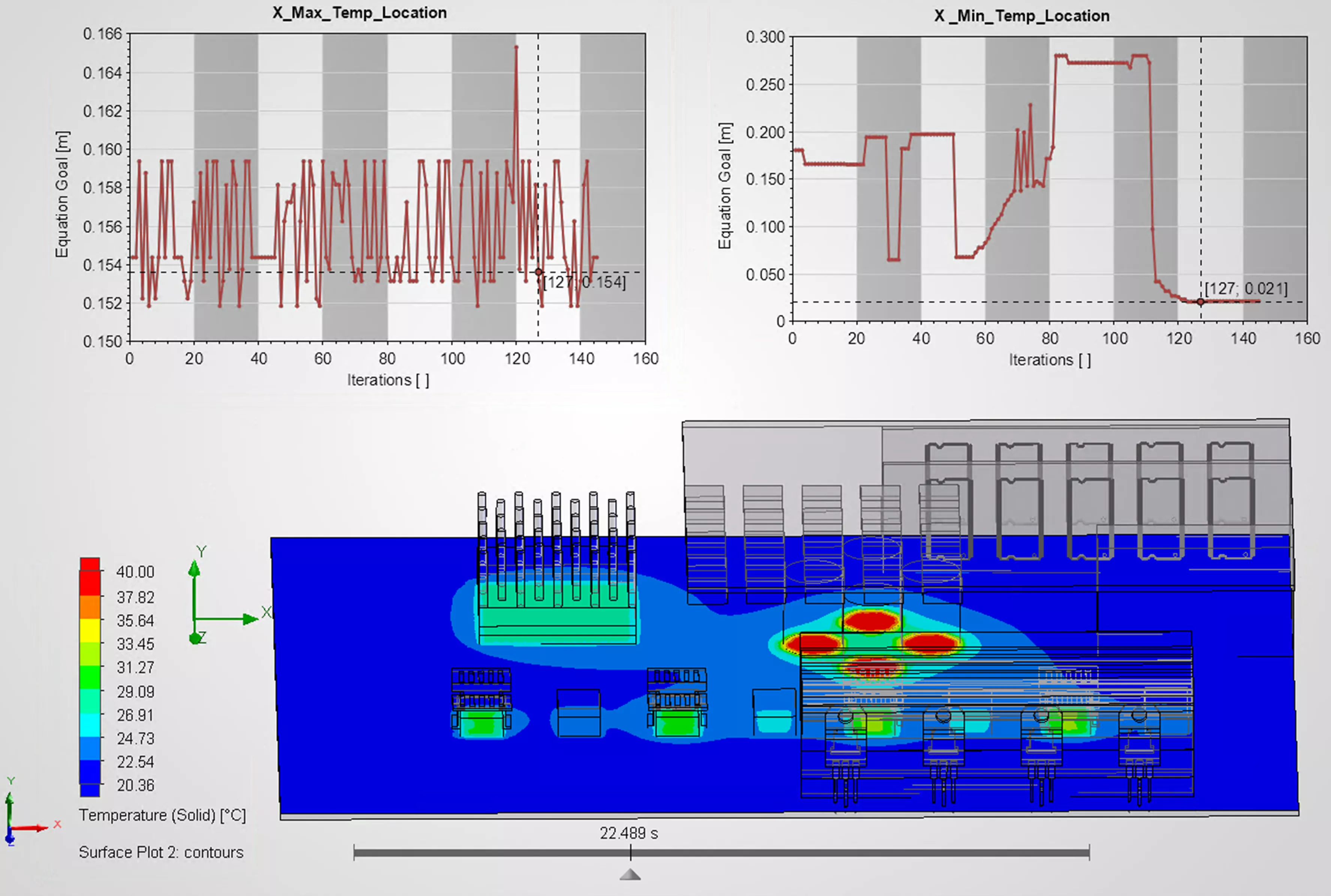

最小和最大目标位置

了解目标的最大值一直是 Flow Simulation 的主要功能。SOLIDWORKS 2026 中的新功能是报告最大值出现的 X、Y 和 Z 位置的能力。这可以使用方程目标来完成：

• GoalLocationX({目标名称})
• GoalLocationY({目标名称})
• GoalLocationZ({目标名称})

这允许清楚地识别装配中的这个重要位置。

最小和最大目标位置

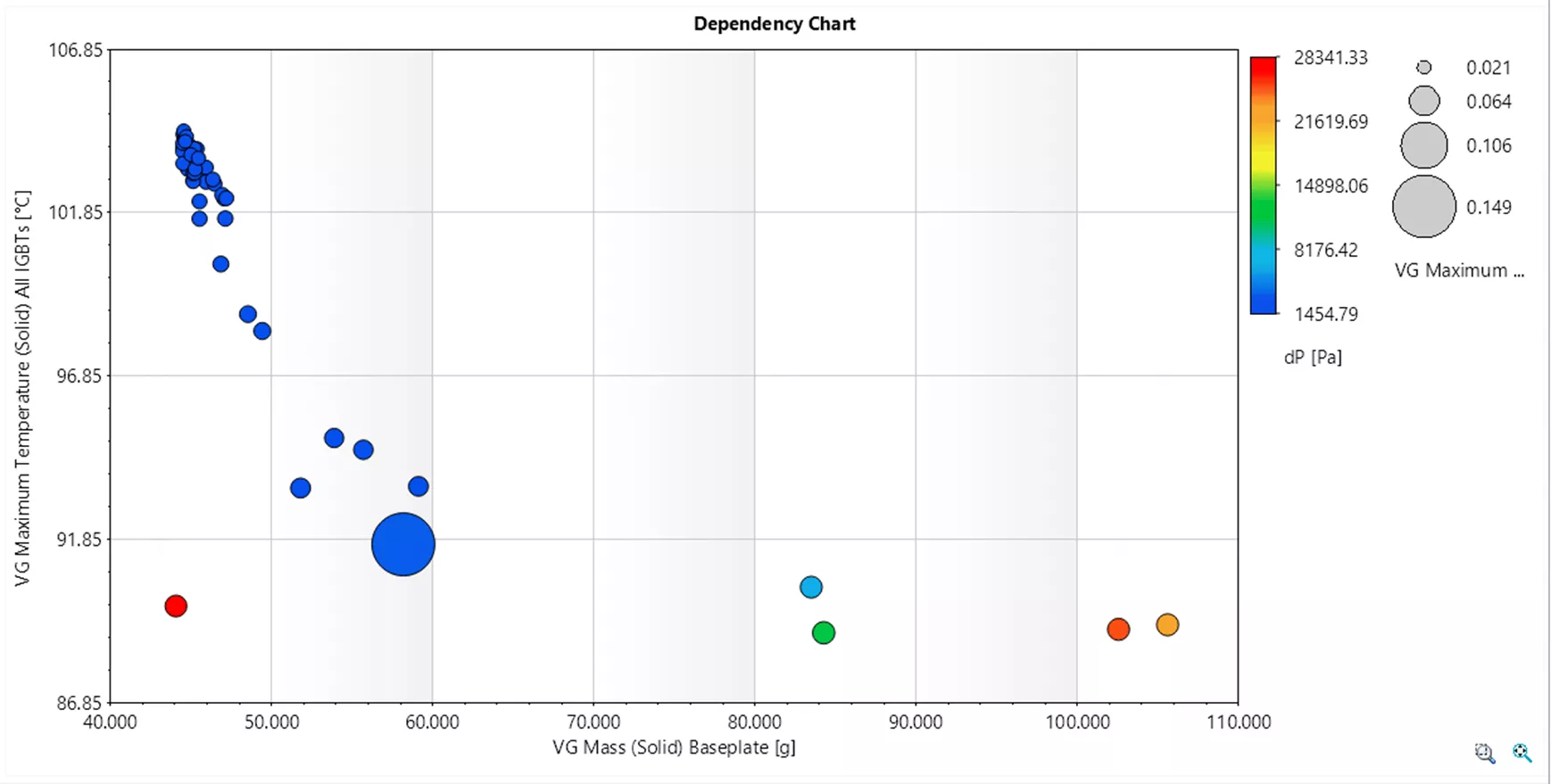

参数化研究气泡图

清楚地理解设计变量之间的依赖关系对于做出明智的设计决策至关重要。在 Flow Simulation 2026 中，向参数化研究添加了新的可视化方法 - 气泡图。这允许更清楚地理解多个参数和目标之间的相关性。

参数化研究气泡图
