Disegno Elettrico e Schemi con DraftSight

DraftSight è uno strumento CAD per uso generale che può essere utile per qualsiasi settore o disciplina, inclusa la progettazione e il disegno elettrico. Puoi usarlo per disegnare schemi 2D, diagrammi di cablaggio, pinout, fasci di cavi, layout elettrici per edifici, ecc. Se hai DraftSight Premium o Enterprise Plus, potresti anche fare un po' di modellazione 3D per assicurarti che tutti i tuoi componenti si adattino all'interno di un particolare contenitore. Fare disegni elettrici in DraftSight non è molto diverso dal fare disegni di qualsiasi altro tipo. Ma ci sono alcune considerazioni speciali da tenere a mente.

disegnare schema 2D

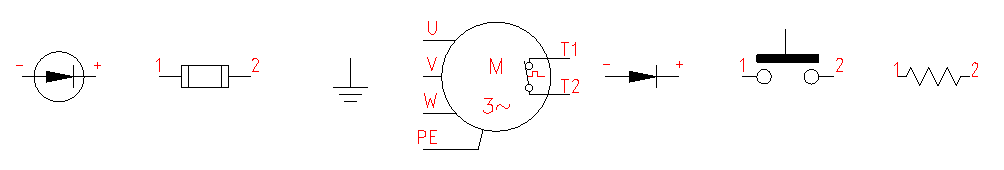

Librerie di Simboli Elettrici

Avrai bisogno di una libreria di simboli elettrici in formato .DWG che puoi inserire come blocchi. Ho creato la mia molto tempo fa, dato che sono un po' perfezionista e non ero soddisfatto della libreria legacy che mi è stata fornita. Potresti anche averne già una, ma se non ce l'hai, non devi spendere tempo per creare simboli elettrici da zero. Dassault Systemes ha fornito due librerie scaricabili, una per simboli ANSI e una per simboli IEC.

File Modello

I disegni elettrici tipicamente usano alcuni livelli specializzati per assicurarsi di raggruppare correttamente elementi simili del disegno. Ad esempio, in un layout di edificio potresti volere un livello per la posizione e il cablaggio delle luci e un altro per le prese elettriche. In uno schema potresti volere livelli diversi per ogni calibro di filo, uno per le etichette dei fili, uno per i simboli, un altro per i connettori, e così via. Probabilmente vorrai avere un file modello elettrico (.DWT) preparato con i livelli, gli stili di dimensione e testo che devi impostare in anticipo. Puoi trovare il percorso per i file modello di disegno andando su Opzioni > Percorsi File > Supporto Disegno > Percorso File Modello Disegno.

Se vuoi usare solo modelli personalizzati, sarebbe una buona idea creare una cartella in un percorso fuori dalle posizioni di installazione predefinite di DraftSight. In questo modo le future reinstallazioni di DraftSight non elimineranno o sposteranno accidentalmente i tuoi file personalizzati. Puoi quindi sostituire il Percorso File Modello Disegno predefinito con il tuo percorso personalizzato.

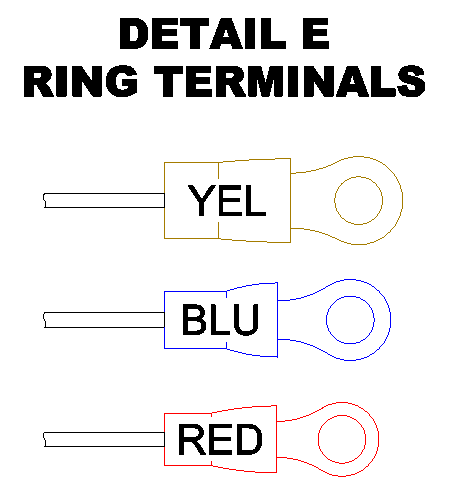

Dettaglio terminali ad anello

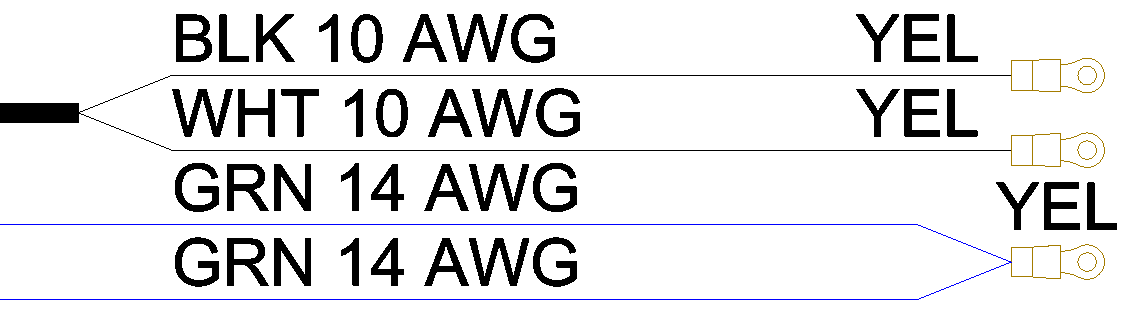

Importazione Impostazioni con Blocchi

Un'alternativa all'uso di un file modello personalizzato è avere i tuoi livelli, dimensioni e stili di testo impostati in un file .DWG che puoi inserire in altri disegni come un blocco. Non appena un .DWG viene inserito in un altro, tutte le entità, i livelli e gli stili contenuti nel suo database di disegno vengono duplicati nel nuovo file. Puoi anche annullare il comando INSERISCI prima che sia completato, e il database verrà comunque copiato. Questo è un modo rapido e facile per copiare le impostazioni.

Importazione Impostazioni con Blocchi

SOLIDWORKS Electrical per DraftSight

È importante ricordare che DraftSight è un'applicazione CAD per uso generale, non un'applicazione CAD Elettrico o ECAD specializzata. Il tuo schema può designare una linea blu come un filo bianco 14 AWG, ma per quanto riguarda DraftSight, una linea è solo una linea. Non c'è intelligenza elettrica incorporata come con i prodotti ECAD, come SOLIDWORKS Electrical Schematic. È qui che entra in gioco il componente aggiuntivo SOLIDWORKS Electrical per DraftSight.

Ingegneri Elettrici, Progettisti, Tecnici e Disegnatori possono abilitare la comunicazione tra SOLIDWORKS Electrical e DraftSight. Una volta che il componente aggiuntivo è abilitato, qualsiasi foglio di disegno in un progetto SOLIDWORKS Electrical può essere aperto e modificato in DraftSight, senza perdita di intelligenza ECAD! Anche i membri del team che non sono utenti di SOLIDWORKS Electrical possono ancora contribuire ai progetti elettrici attraverso DraftSight nelle seguenti aree:

• Report Elettrici
• Blocchi Titolo
• Simboli
• Componenti
• Morsettiere
• Ordine di Cablaggio
• Annotazioni

Puoi dare un'occhiata al nostro articolo intitolato “Una Guida per Reinstallare Pulitamente DraftSight.
