Duplica file e assiemi in SOLIDWORKS PDM senza perdere riferimenti.
Lo strumento Copy Tree all’interno di SOLIDWORKS PDM è progettato per aiutare i team di ingegneria a gestire i propri dati di progettazione in modo efficiente. Copy Tree offre funzionalità simili allo strumento autonomo Pack & Go di SOLIDWORKS, ma con capacità potenziate adattate specificamente per l’uso all’interno di SOLIDWORKS PDM.
Questa funzionalità è particolarmente utile per gli utenti che necessitano di replicare strutture di file, rinominare componenti e gestire versioni di dati. Il maggiore vantaggio dell’utilizzo di Copy Tree è che mantiene l’integrità e la tracciabilità dei file archiviati nel vault.
Come Utilizzare SOLIDWORKS PDM Copy Tree
Copy Tree è accessibile dal menu a discesa Strumenti all’interno della vista locale del vault di SOLIDWORKS PDM. Questa integrazione garantisce che gli utenti possano avviare il processo di copia direttamente dal proprio ambiente di lavoro senza dover uscire dall’interfaccia PDM. Questo accesso senza soluzione di continuità è uno dei principali vantaggi rispetto a Pack & Go, che opera al di fuori dell’ecosistema PDM.

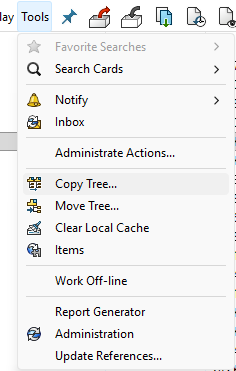

Accesso a SOLIDWORKS PDM Copy Tree
Copy Tree mostrerà quindi un elenco dei componenti selezionati e dei loro riferimenti. È possibile filtrare rapidamente l’elenco per selezionare più facilmente ciò che si desidera copiare. Quando si sceglie la destinazione per i file, il percorso e i nomi dei file di destinazione per elementi individuali possono essere controllati.
A Cosa Serve Copy Tree?
In sostanza, Copy Tree consente agli utenti di SOLIDWORKS PDM di copiare un file e tutti gli altri file referenziati in un’altra posizione. La posizione può risiedere all’interno del vault dei file per riutilizzare progetti esistenti o all’esterno del vault se si prendono file esterni per lavorare con appaltatori.

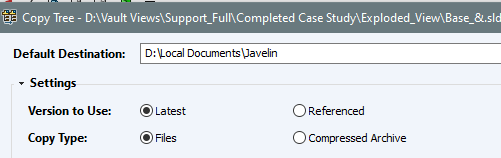

Impostazioni file Copy Tree
La struttura dei file può essere lasciata intatta o convertita in un file ZIP per ridurre le dimensioni del file. Quando si selezionano i file da copiare, lo strumento ha opzioni per specificare quale versione si desidera portare, sia l’ultima versione che la versione referenziata. Questa capacità di controllo delle versioni è cruciale negli ambienti collaborativi dove possono esistere più revisioni di un file, e selezionare quella corretta può prevenire errori costosi.
Quali Altre Opzioni Sono Incluse?
Copy Tree fornisce una gamma di impostazioni che migliorano la sua utilità oltre la semplice duplicazione di file. A seconda della combinazione selezionata, Copy Tree si dimostra uno strumento robusto per copiare file. Che tu stia pianificando di avviare un nuovo progetto o di impacchettare dati per appaltatori esterni, SOLIDWORKS PDM Copy Tree ti copre.
- Includi elementi correlati: Gli utenti possono scegliere di includere risultati di simulazione, disegni associati e altre dipendenze. Ciò garantisce che tutti i dati rilevanti vengano trasferiti nel processo di copia.
- Mantieni percorsi relativi: La struttura delle cartelle originale può essere preservata, il che è utile quando si replicano assiemi complessi.
- Rigenera numeri di serie: Se vengono utilizzati numeri di serie nelle schede dati, Copy Tree può assegnare automaticamente di nuovi. Ciò richiede che uno schema di numeri di serie sia definito nell’Amministrazione PDM ed è disponibile solo in SOLIDWORKS PDM Professional.
opzioni disponibili per includere riferimenti
- Aggiungi Prefisso o Suffisso: Aggiungere sistematicamente testo ai nomi dei file per denotare modifiche.
- Sostituisci testo: Modifica in massa del testo per rimuovere IP aziendale o altri identificatori.
- Rinomina con numero di serie: Offuscare nomi di file comuni con i loro Numeri di Serie SOLIDWORKS PDM. Questo può aiutare nella produzione o nell’acquisto rimuovendo l’ambiguità dei file.
Operazioni di Trasformazione dei Nomi dei File
Questo livello di personalizzazione garantisce che gli utenti possano adattare l’operazione di copia alle proprie esatte esigenze, che stiano duplicando un intero assieme o solo alcuni componenti chiave.
Avvisi e Validazione
Durante il processo di copia, Copy Tree fornisce avvisi per problemi potenziali, come riferimenti mancanti o conflitti di denominazione. Gli utenti possono navigare attraverso questi avvisi utilizzando i tasti freccia, consentendo loro di risolvere i problemi prima di finalizzare la copia. Questo approccio proattivo aiuta a mantenere l’integrità dei dati e previene errori che potrebbero interrompere i flussi di lavoro downstream.

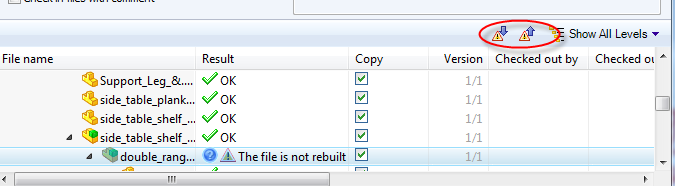

Errori e avvisi di SOLIDWORKS PDM Copy Tree
Ripetibilità del Progetto con SOLIDWORKS PDM
Molti clienti utilizzeranno il comando Copy Tree per creare un punto di partenza standardizzato e pulito per un progetto. Questo è particolarmente evidente quando si lavora su progetti simili che iniziano dal design di base.
Questo funziona su piccola scala ma può essere problematico con molte persone che interagiscono con i dati. SOLIDWORKS PDM ha un sistema per creare modelli per file semplici, come elenchi di controllo del progetto, o set più grandi, come intere strutture di progetto. Questi modelli includono variabili predefinite, strutture di cartelle e file di partenza. Possono fornire un eccellente punto di partenza per i progetti per garantire la ripetibilità su scala.
