Zusammenfassung
Erfahren Sie, wie Sie Blech-Eigenschaften einfach in Ihre Zeichnungen einfügen.
SOLIDWORKS Blech-Eigenschaften können Zeichnungen mithilfe einer vordefinierten Anmerkung oder selektiv mithilfe der Standard-Anmerkungseigenschafts-Zuordnungssyntax hinzugefügt werden.

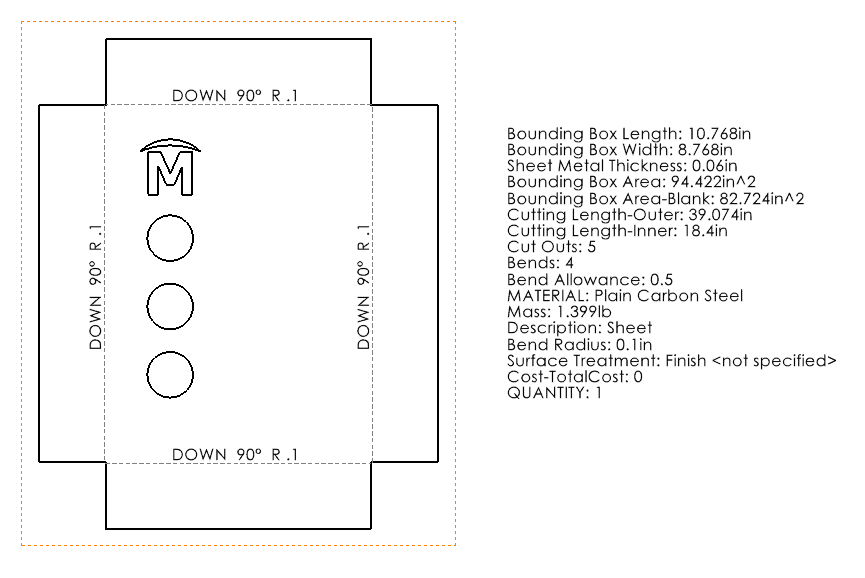

technische Zeichnung

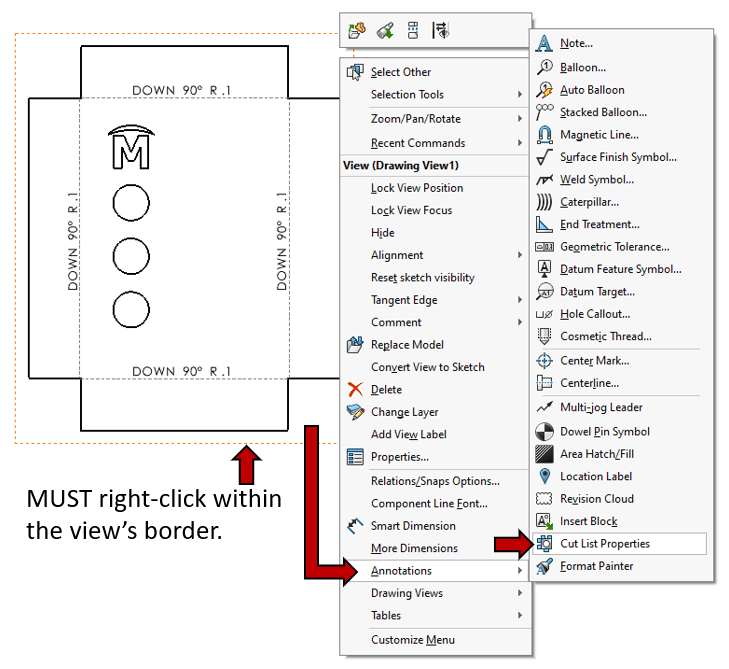

Das Geheimnis ist, dass die Anmerkung an die Abwicklungsansicht angehängt werden MUSS. Klicken Sie mit der rechten Maustaste in den Rahmen einer Abwicklungsansicht einer Zeichnung und wählen Sie dann Anmerkung > Schnittlisteneigenschaften. Platzieren Sie schließlich die vordefinierte Anmerkung auf der Zeichnung.

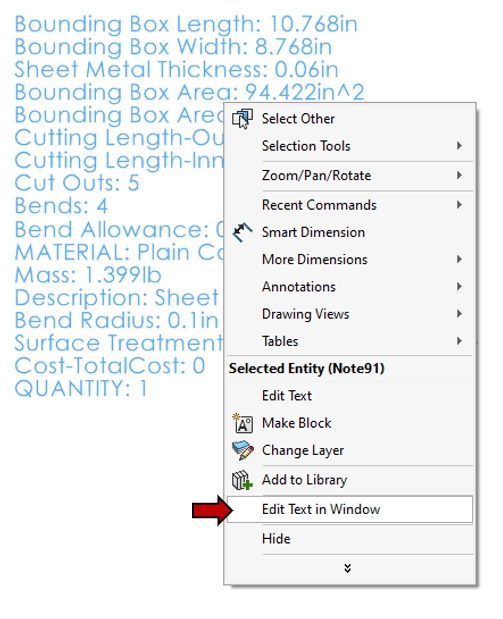

SchnittlisteneigenschaftenDie vordefinierte Anmerkung kann dann bearbeitet werden, indem Sie mit der rechten Maustaste auf die Anmerkung klicken und dann die Option 'Text im Fenster bearbeiten' auswählen.

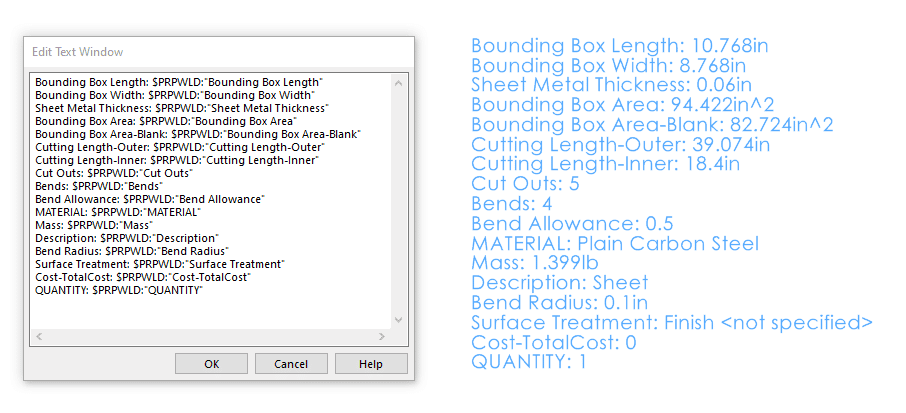

Schnittlisteneigenschaften bearbeiten

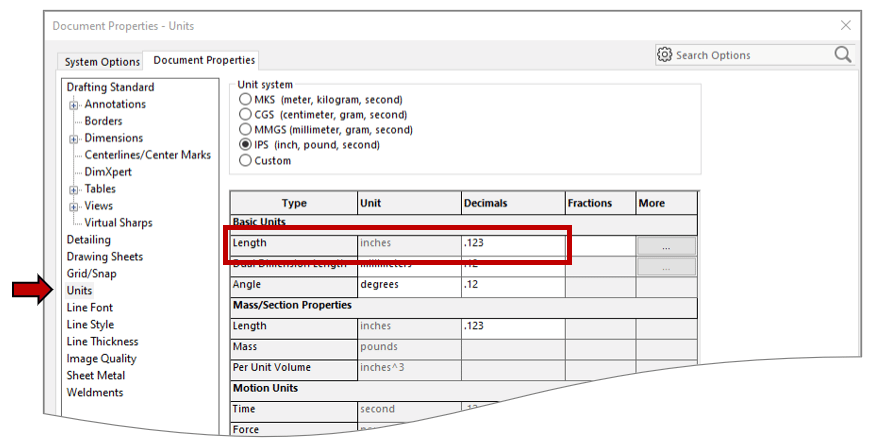

Schnittlisteneigenschaften bearbeiten 2Die Eigenschaftseinheiten sind mit den Dokumenteigenschaften der Zeichnung in Extras > Optionen > Dokumenteigenschaften > Einheiten, Länge (Dezimalstellen) verknüpft.
DokumenteigenschaftenUm Ihre eigenen benutzerdefinierten Anmerkungen zu erstellen, die bestimmten Blech-Eigenschaften zugeordnet sind, erstellen Sie eine Anmerkung innerhalb des Rahmens der Abwicklungsansicht und fügen Sie dann die Eigenschaftsnamen entsprechend hinzu. Um beispielsweise die äußere Schnittlänge zuzuordnen, erstellen Sie eine Anmerkung und geben Sie den Text $PRPWLD:”Cutting Length-Outer“ ein
Um den Prozess zu beschleunigen, können Sie Eigenschaften aus der folgenden Liste kopieren und einfügen:
- $PRPWLD:”Bounding Box Length”
- $PRPWLD:”Bounding Box Width”
- $PRPWLD:”Sheet Metal Thickness”
- $PRPWLD:”Bounding Box Area”
- $PRPWLD:”Bounding Box Area-Blank”
- $PRPWLD:”Cutting Length-Outer”
- $PRPWLD:”Cutting Length-Inner”
- $PRPWLD:”Cut Outs”
- $PRPWLD:”Bends”
- $PRPWLD:”Bend Allowance”
- $PRPWLD:”MATERIAL”
- $PRPWLD:”Mass”
- $PRPWLD:”Description”
- $PRPWLD:”Bend Radius”
- $PRPWLD:”Surface Treatment”
- $PRPWLD:”Cost-TotalCost”
- $PRPWLD:”QUANTITY”
Eine abschließende Anmerkung zu diesem Thema: Sie können erwägen, alle angepassten Anmerkungen zu Ihrer Designbibliothek hinzuzufügen, um die Anmerkung einfach von der Designbibliothek auf andere Zeichnungen zu ziehen und abzulegen. Um eine Anmerkung zur Designbibliothek hinzuzufügen, klicken Sie einfach mit der rechten Maustaste auf die Anmerkung und wählen Sie dann 'Zur Bibliothek hinzufügen' aus dem Menü.
