SOLIDWORKS Flow Simulation 2026 Yenilikleri

SOLIDWORKS 2026 Akış Simülasyonu ihtiyaçlarınızı karşılamak için bazı heyecan verici yeni özellikler sunuyor. Bu makale, Bileşen Gezgini, hedefler ve parametrik çalışmalardaki yeni geliştirmeleri inceliyor.

Bileşen Gezgini

Bileşen Gezgini, bir termal analizde uygulanan birçok özelliğin özetini görmek için harika bir yoldur. SOLIDWORKS Flow Simulation 2026'da Bileşen Gezgini genişletildi ve ek bilgi ve esneklik sunuyor.

• Yüzey Kaynakları - Artık yüzey kaynaklarının toplam gücü ve yüzey kaynaklarından üretilen tüm ısının toplamı gösteriliyor. Bu, çok sayıda kaynakla analiz kurarken ek netlik sağlıyor.

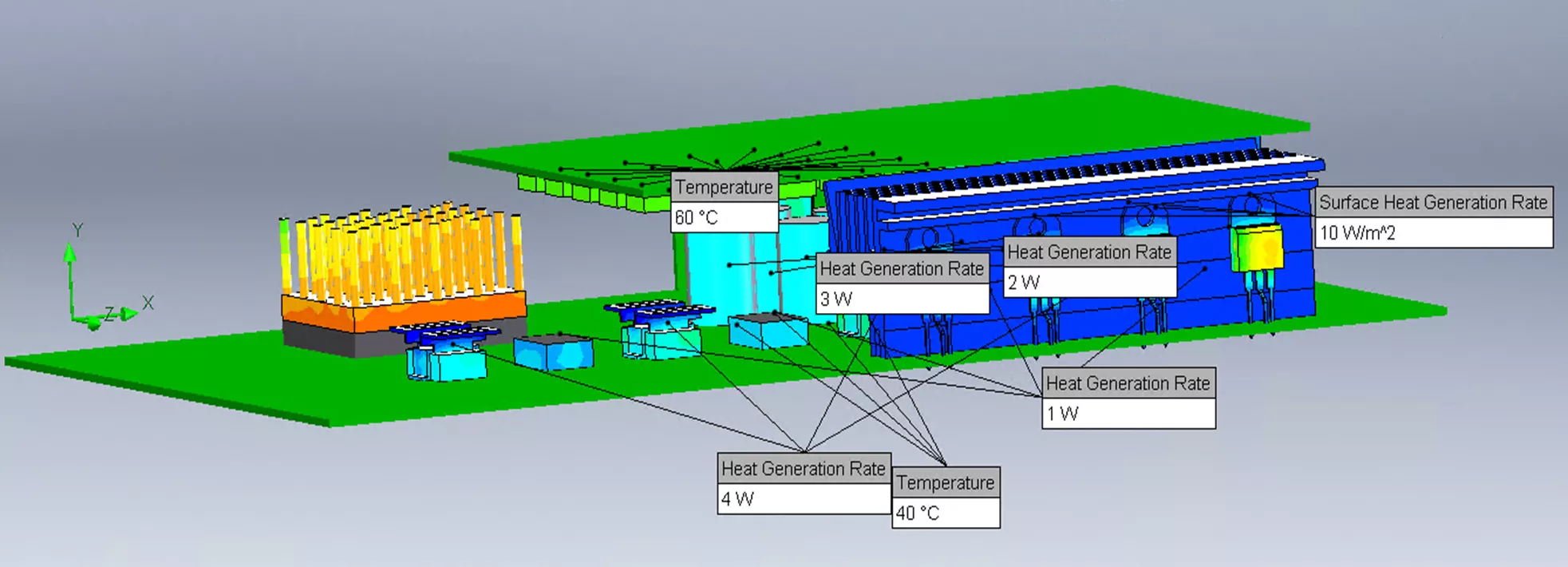

Yüzey Kaynakları Simülasyonu

İki Dirençli Oluşturma - Bileşen Gezgini ayrıca iki dirençli bileşenlerin özetini gösterir ve bunların doğrudan oluşturulmasına izin verir. İki dirençli bileşenler Excel'den içe aktarılabilir veya doğrudan Bileşen Gezgini'ne girilebilir. Bu, iki dirençli bileşenlerin toplu oluşturulmasına olanak tanır ve çalışma kurulum süresini azaltır.

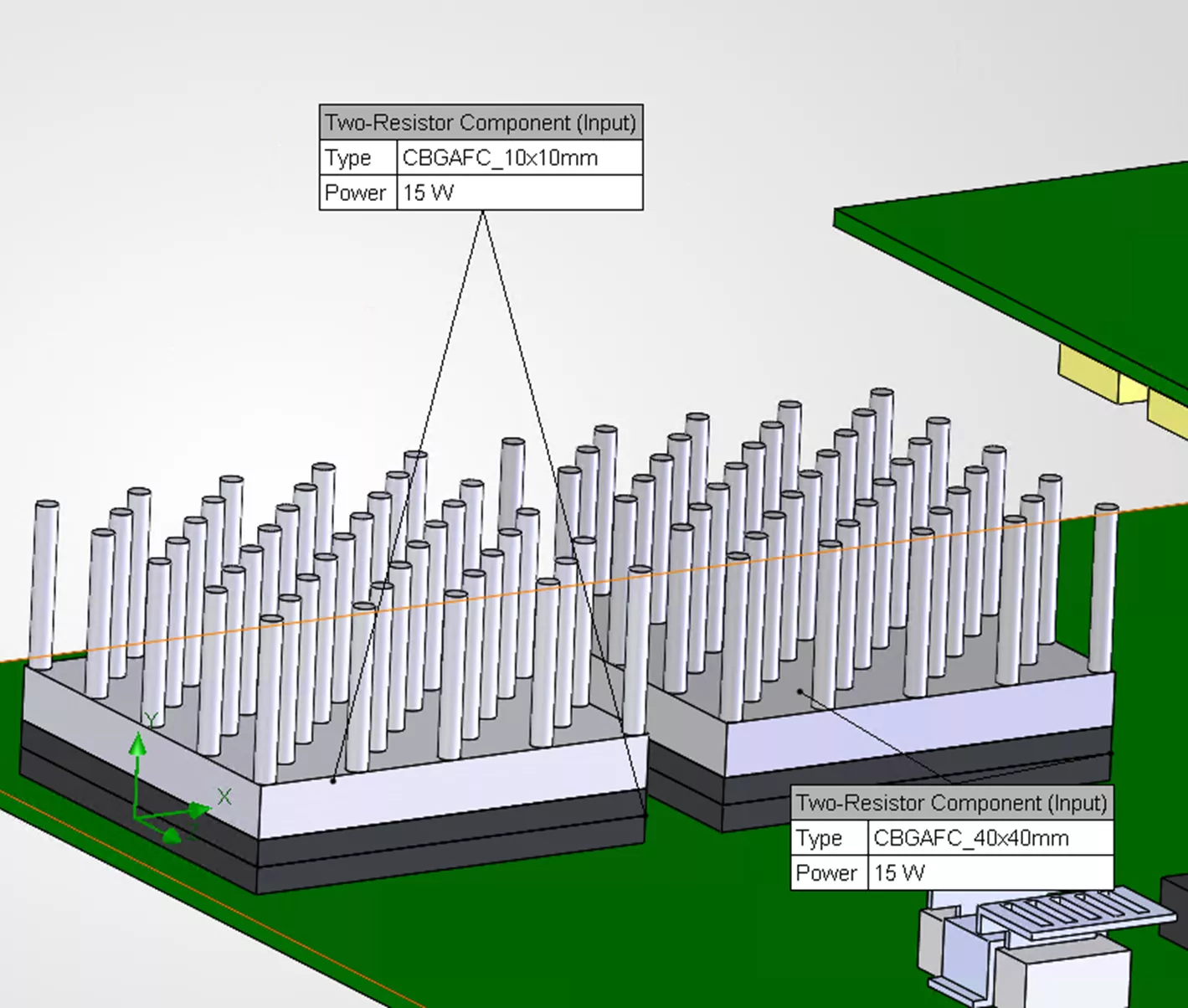

İki Dirençli Oluşturma

Bileşen Durumu - Analizde hangi bileşenlerin veya gövdelerin yer aldığı hakkında daha net geri bildirim sağlamak için bir durum sütunu eklendi. Gövdeler Bileşen Gezgini içinde doğrudan açılıp kapatılabilir. Bu, bileşenlerin bir analizi nasıl etkilediğini kontrol etmek için daha fazla esneklik sağlar.

Bileşen Durumu

Sıcaklık Durumu - Yeni bir sıcaklık sütunu, bileşenlerin performansı hakkında net geri bildirim sunar. Bu bilgi sonuçlarla birlikte dışa aktarılabilir ve bileşenlere bağlı sıcaklık tablosu sağlar, bu da rapor oluşturmayı kolaylaştırır ve daha az hata yapılmasını sağlar.

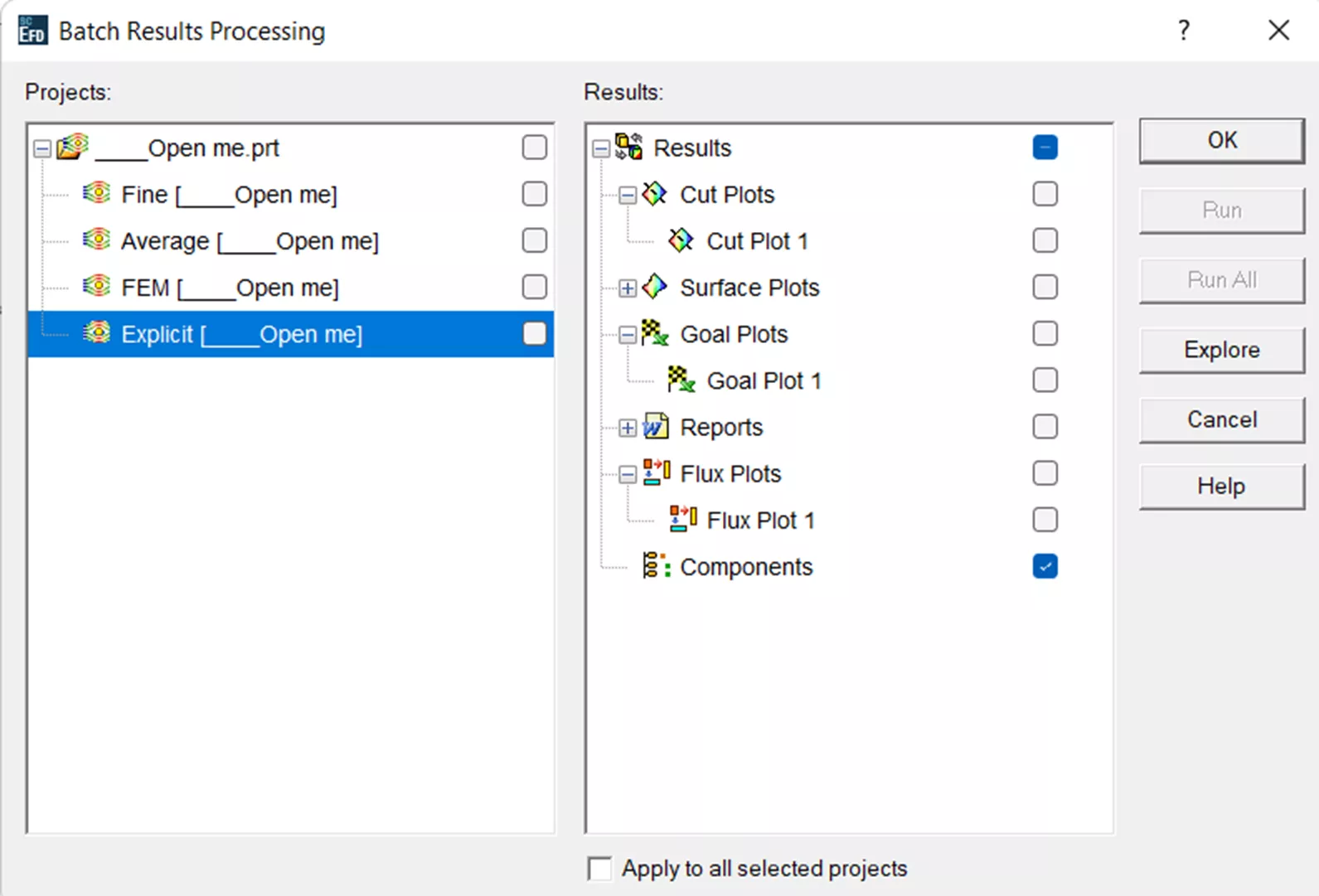

Sıcaklık Durumu

Alt Modellerden Proje Parametreleri - SOLIDWORKS Flow Simulation 2026'da, alt modellerde tanımlanan proje parametreleri artık ana montaj projesine yayılabilir. Bu, gelecekteki çalışmalarda kullanılmak üzere detaylı ve kapsamlı kütüphane bileşenlerinin oluşturulmasını ve yeniden kullanılmasını sağlar.

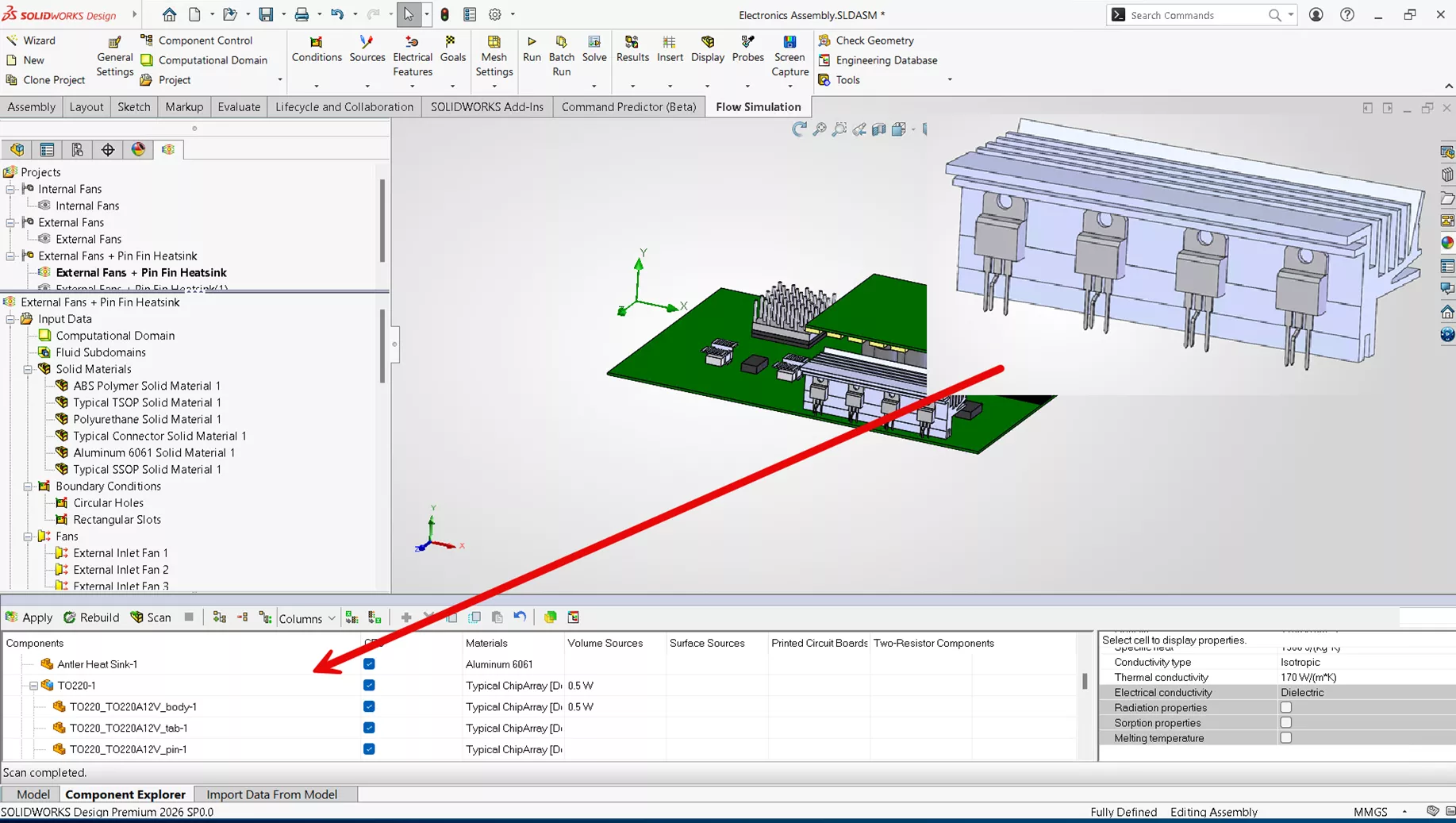

Alt Modellerden Proje Parametreleri

İnce Yarık Doldurma Özelliği

Termal bir analiz kurarken, CAD geometrisinden çıkarılabilecek küçük detaylar bir çalışmanın sonuçları üzerinde büyük etkiye sahip olabilir. Yaygın bir örnek, bileşenler arasındaki termal macundur ve bu genellikle modelde boşluk olarak bırakılır. SOLIDWORKS Flow Simulation 2026'da yeni olan, ağda ince boşlukları doğrudan kapatma ve kapalı bölgede belirli malzemeler uygulama seçeneğidir, CAD geometrisi oluşturmaya gerek kalmadan. Not: Bu yalnızca son işlemede görselleştirilebilir.

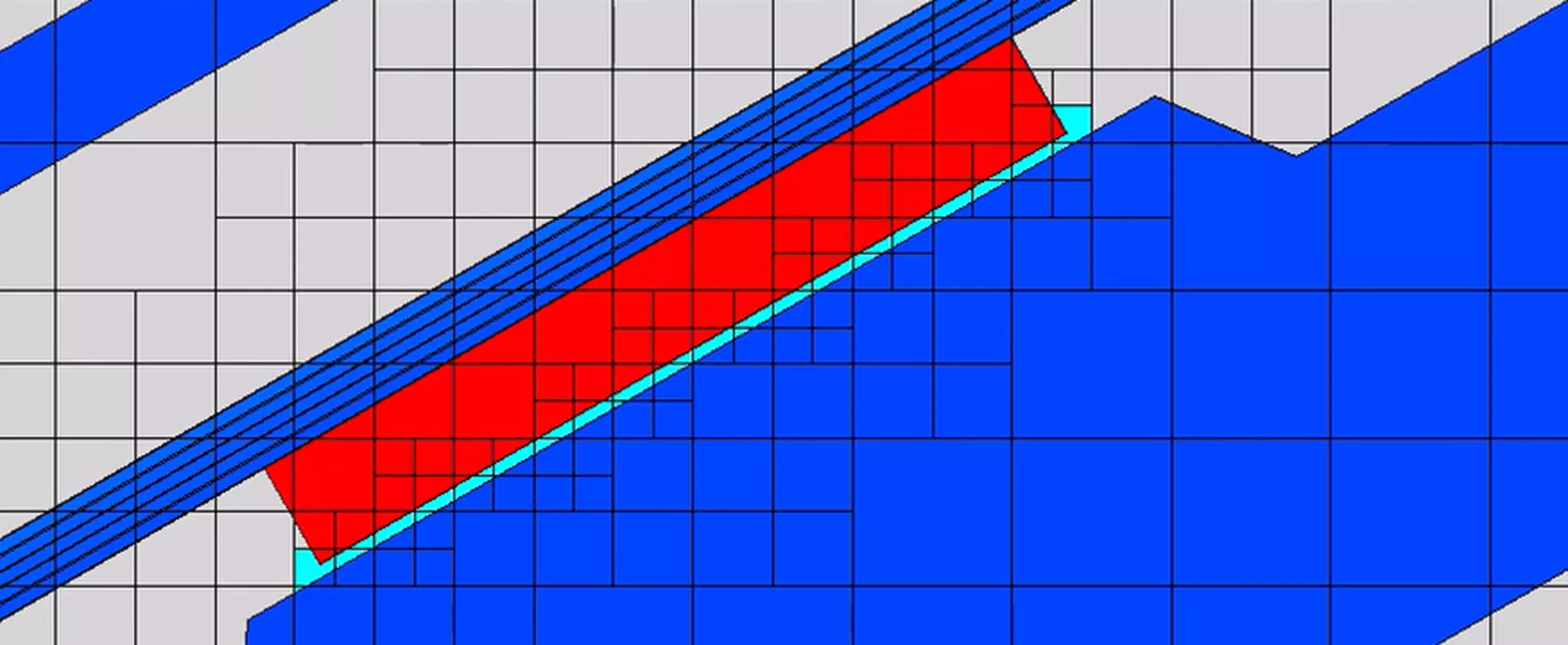

İnce Yarık Doldurma Özelliği

Minimum ve Maksimum Hedef Konumu

Bir hedef için maksimum değeri bilmek, Flow Simulation'ın temel işlevlerinden biri olmuştur. SOLIDWORKS 2026'da yeni olan, maksimumun gerçekleştiği X, Y ve Z konumunu raporlama yeteneğidir. Bu, denklem hedefleri kullanılarak yapılabilir:

• GoalLocationX({Hedef Adı})
• GoalLocationY({Hedef Adı})
• GoalLocationZ({Hedef Adı})

Bu, bir montajdaki bu önemli konumun net bir şekilde tanımlanmasını sağlar.

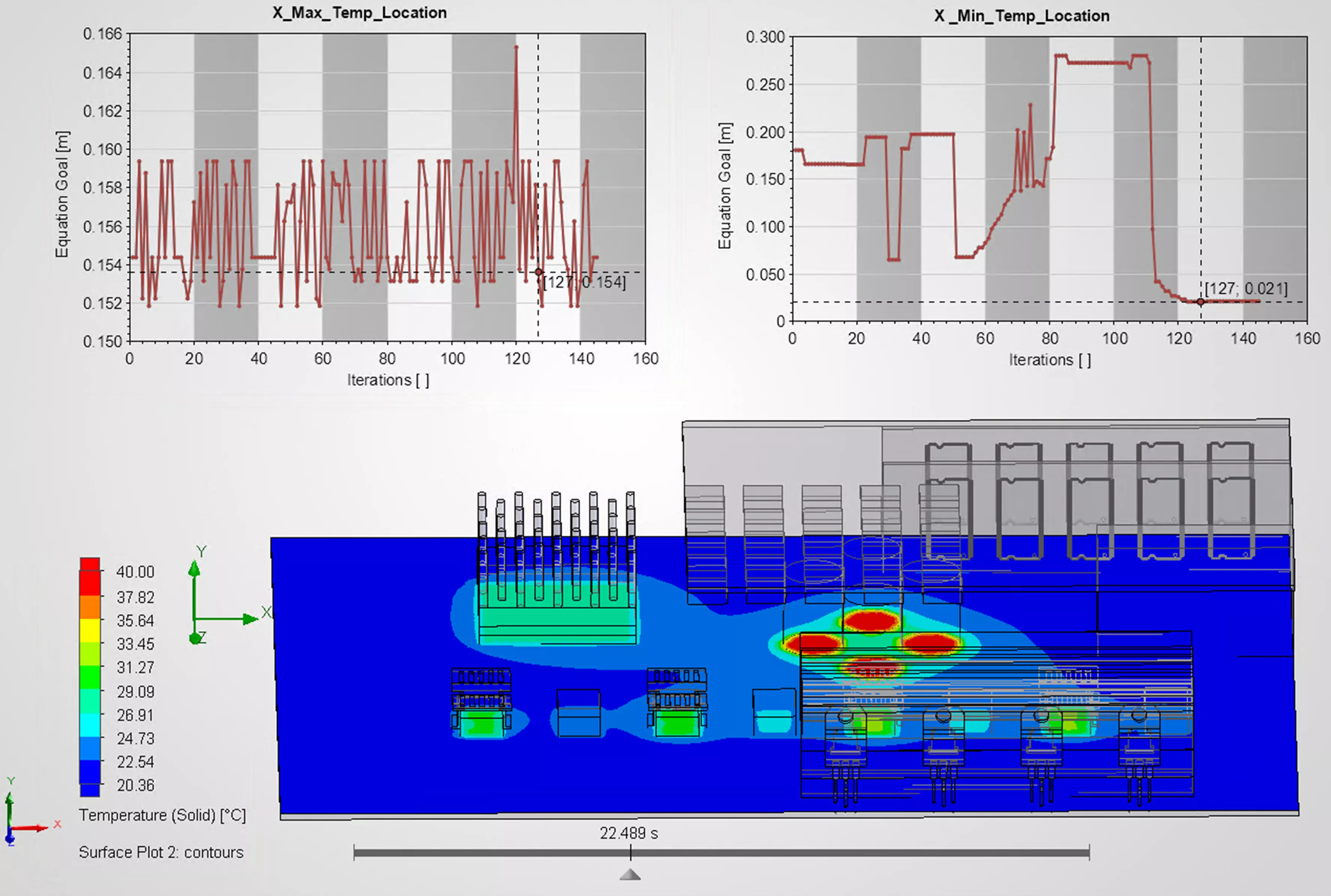

Minimum ve Maksimum Hedef Konumu

Parametrik Çalışma Baloncuk Grafiği

Tasarım değişkenleri arasındaki bağımlılıkların net anlaşılması, bilinçli tasarım kararları vermek için kritiktir. Flow Simulation 2026'da, parametrik çalışmaya yeni bir görselleştirme yöntemi eklendi - baloncuk grafiği. Bu, birden fazla parametre ve hedef arasındaki korelasyonun daha net anlaşılmasını sağlar.

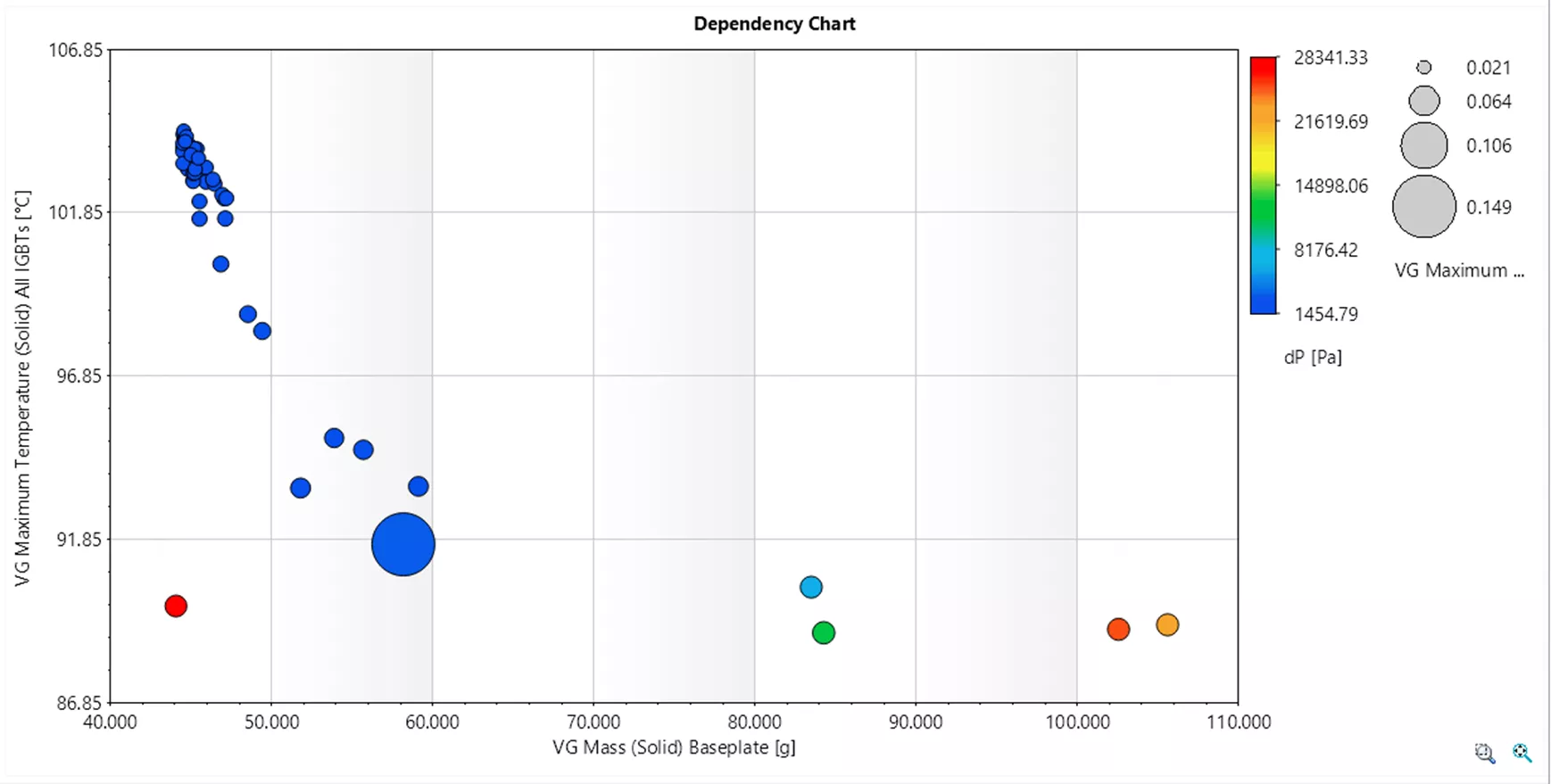

Parametrik Çalışma Baloncuk Grafiği
