Step Kaydedilen Montaj Dosyasını Parça Olarak Açma

Tasarımını SOLIDWORKS'te oluşturduğumuz bir parçayı başka bir SOLIDWORKS ya da CAD kullanıcısı ile paylaşırken parça dosyasını STEP olarak kaydedebiliriz. Aynı tasarım ekibinde farklı SOLIDWORKS versiyonları ile çalışan tasarımcılar da bunun nedeni olabilir. SOLIDWORKS'te oluşturduğumuz bir parçayı farklı bir CAD programında açmak istiyorsak da yine parça dosyasını STEP olarak kaydedip farklı bir CAD kullanıcısına transferini gerçekleştirebiliriz.

Bu şekilde yaptığımız parça transferleri sayesinde parçaların unsur ağaçları gizlenir, datayı yalnızca katı bir gövde olarak görürüz.

Aynı şekilde bir montaj dosyasını STEP formatına çevirip başka bir CAD kullanıcısına transferini gerçekleştirebiliriz.

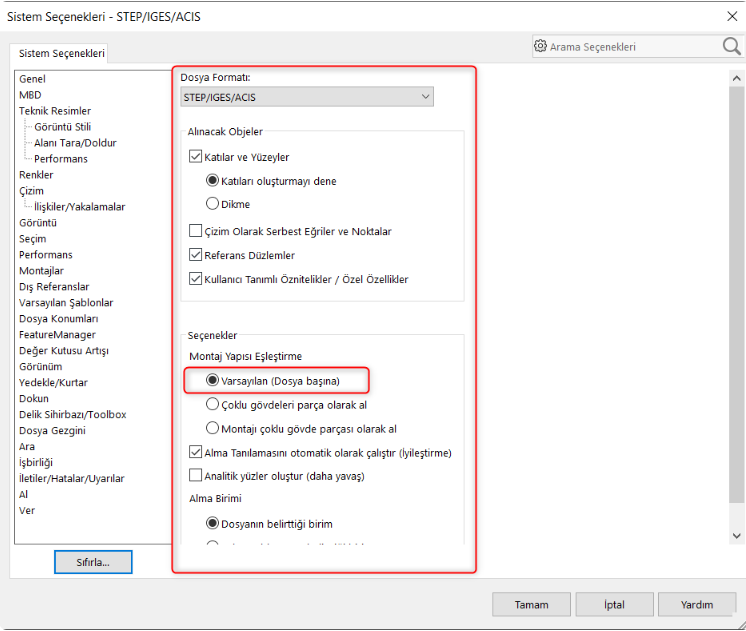

Eğer size bir STEP dosyası geldiyse ve bu gelen STEP montaj halindeyse bunu parça olarak açabilirsiniz. Normalde açtığınızda STEP dosyası içerisindeki her bir parça ayrı parçalar halinde gelecektir. Bunun nedeni varsayılan STEP dosya alma ayarlarınızdaki seçeneklerindeki montaj ayarlarınızın Varsayılan (Dosya Başına) şeklinde olmasıdır.

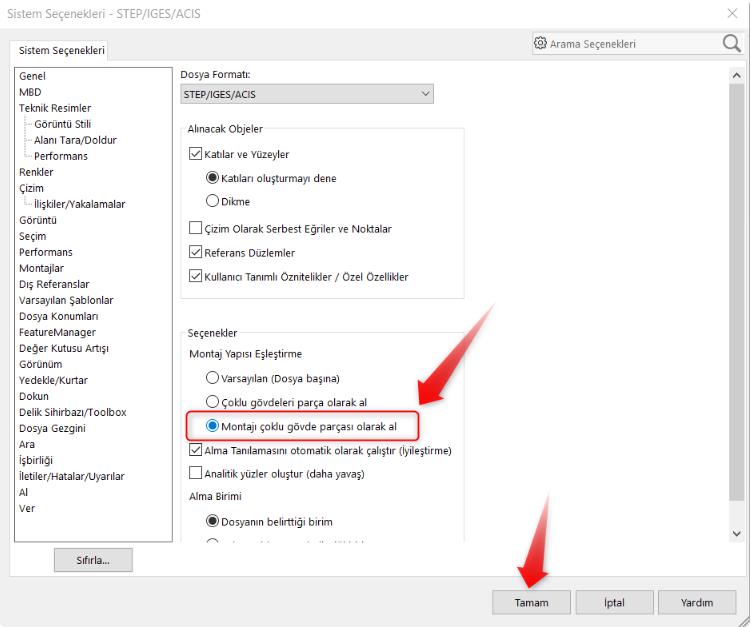

Bu ayarı Montajı Çoklu Gövde Parçası Olarak Al seçeneğini işaretleyerek değiştirirsek SOLIDWORKS,  STEP olarak kaydedilmiş tüm montajları parça şablonu içerisinde açacaktır.

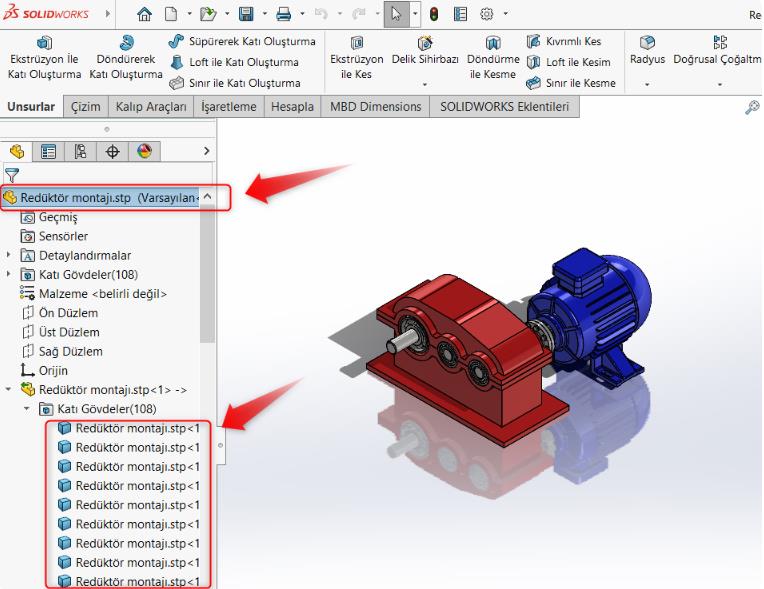

Ayarı değiştirdikten sonra STEP olarak kaydedilmiş bir montaj dosyasını açtığınızda tek parça halinde ve altında parçaların gövdeleri bulunacak şekilde açabilirsiniz.

İhtiyaca göre bu sayede STEP olarak gelen montajın parça referanslarını yönetmekle vakit kaybetmezsiniz.
