Résumé
SOLIDWORKS PDM Copy Tree facilite la duplication des fichiers avec leurs références.
L’outil Copy Tree dans SOLIDWORKS PDM est conçu pour aider les équipes d’ingénierie à gérer efficacement leurs données de conception. Copy Tree offre une fonctionnalité similaire à l’outil autonome Pack & Go de SOLIDWORKS, mais avec des capacités améliorées adaptées spécifiquement à une utilisation dans SOLIDWORKS PDM.
Cette fonctionnalité est particulièrement utile pour les utilisateurs qui ont besoin de répliquer des structures de fichiers, de renommer des composants et de gérer les versions de données. Le plus grand avantage de l’utilisation de Copy Tree est qu’il maintient l’intégrité et la traçabilité des fichiers archivés.
Comment Utiliser SOLIDWORKS PDM Copy Tree
Copy Tree est accessible depuis le menu déroulant Outils dans la vue locale du coffre-fort de SOLIDWORKS PDM. Cette intégration garantit que les utilisateurs peuvent lancer le processus de copie directement depuis leur environnement de travail sans avoir à quitter l’interface PDM. Cet accès transparent est l’un des principaux avantages par rapport à Pack & Go, qui fonctionne en dehors de l’écosystème PDM.

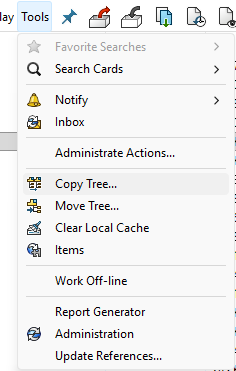

Accès à SOLIDWORKS PDM Copy Tree
Copy Tree affichera ensuite une liste des composants sélectionnés et de leurs références. Vous pouvez filtrer rapidement la liste pour sélectionner plus facilement ce que vous souhaitez copier. Lors du choix de la destination des fichiers, le chemin et les noms de fichiers cibles pour les éléments individuels peuvent être contrôlés.
À Quoi Sert Copy Tree ?
À la base, Copy Tree permet aux utilisateurs de SOLIDWORKS PDM de copier un fichier et tous les autres fichiers référencés vers un autre emplacement. L’emplacement peut résider à l’intérieur du coffre-fort de fichiers pour réutiliser des projets existants ou à l’extérieur du coffre-fort si vous prenez des fichiers externes pour travailler avec des entrepreneurs.

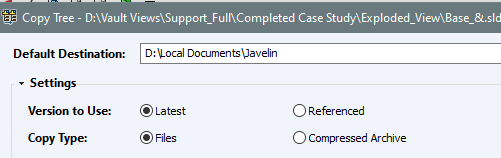

Paramètres de fichier Copy Tree
La structure de fichiers peut être laissée intacte ou convertie en fichier ZIP pour réduire la taille du fichier. Lors de la sélection des fichiers à copier, l’outil offre des options pour spécifier la version que vous souhaitez apporter, soit la dernière version, soit la version référencée. Cette capacité de contrôle de version est cruciale dans les environnements collaboratifs où plusieurs révisions d’un fichier peuvent exister, et sélectionner la bonne peut éviter des erreurs coûteuses.
Quelles Autres Options Sont Incluses ?
Copy Tree fournit une gamme de paramètres qui améliorent son utilité au-delà de la simple duplication de fichiers. Selon la combinaison sélectionnée, Copy Tree s’avère être un outil robuste pour copier des fichiers. Que vous planifiiez de lancer un nouveau projet ou d’emballer des données pour des entrepreneurs externes, SOLIDWORKS PDM Copy Tree vous couvre.
- Inclure les éléments connexes : Les utilisateurs peuvent choisir d’inclure les résultats de simulation, les dessins associés et autres dépendances. Cela garantit que toutes les données pertinentes sont transférées dans le processus de copie.
- Maintenir les chemins relatifs : La structure de dossiers originale peut être préservée, ce qui est utile lors de la réplication d’assemblages complexes.
- Régénérer les numéros de série : Si des numéros de série sont utilisés dans les cartes de données, Copy Tree peut automatiquement en attribuer de nouveaux. Cela nécessite qu’un schéma de numéros de série soit défini dans l’administration PDM et n’est disponible que dans SOLIDWORKS PDM Professional.
options disponibles pour inclure les références
- Ajouter un préfixe ou un suffixe : Ajouter systématiquement du texte aux noms de fichiers pour indiquer les changements.
- Remplacer le texte : Modification en masse du texte pour supprimer la propriété intellectuelle de l’entreprise ou d’autres identifiants.
- Renommer avec numéro de série : Masquer les noms de fichiers communs avec leurs numéros de série SOLIDWORKS PDM. Cela peut aider à la fabrication ou à l’achat en supprimant l’ambiguïté des fichiers.
Opérations de Transformation de Noms de Fichiers
Ce niveau de personnalisation garantit que les utilisateurs peuvent adapter l’opération de copie à leurs besoins exacts, qu’ils dupliquent un assemblage complet ou juste quelques composants clés.
Avertissements et Validation
Pendant le processus de copie, Copy Tree fournit des avertissements pour les problèmes potentiels, tels que les références manquantes ou les conflits de noms. Les utilisateurs peuvent naviguer dans ces avertissements à l’aide des touches fléchées, leur permettant de résoudre les problèmes avant de finaliser la copie. Cette approche proactive aide à maintenir l’intégrité des données et prévient les erreurs qui pourraient perturber les flux de travail en aval.

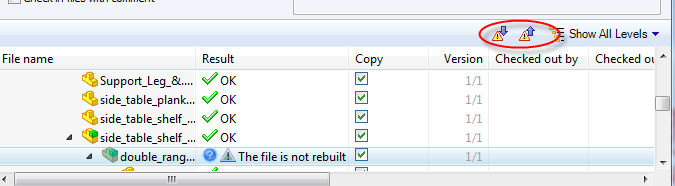

Erreurs et avertissements de SOLIDWORKS PDM Copy Tree
Répétabilité de Projet avec SOLIDWORKS PDM
De nombreux clients utiliseront la commande Copy Tree pour créer un point de départ standardisé et propre pour un projet. Cela est particulièrement évident lors de travaux sur des projets similaires qui commencent à partir de la conception de base.
Cela fonctionne à petite échelle mais peut être problématique avec de nombreuses personnes interagissant avec les données. SOLIDWORKS PDM dispose d’un système pour créer des modèles pour des fichiers simples, tels que des listes de contrôle de projet, ou des ensembles plus importants, tels que des structures de projet entières. Ces modèles incluent des variables prédéfinies, des structures de dossiers et des fichiers de départ. Ils peuvent fournir un excellent point de départ pour les projets afin d’assurer la répétabilité à grande échelle.
