Özet
SOLIDWORKS Electrical projelerini PDM 2025 ile güvenli ve düzenli yönetin. Elektrik verilerini tek bir sistemde toplayın.
SOLIDWORKS Electrical size şemalar, malzeme listeleri, tel çalıştırma listeleri ve yönlendirilmiş 3D montajlar hızlı bir şekilde oluşturmanıza olanak tanıyarak projelerin oluşturulmasını ve doğrulanmasını hızlandırır. Tüm bu verileri bu kadar hızlı üretebilmek, uygulamadan kısa süre sonra proje ilerlemesini ve bilgilerini organize etme ve yedekleme yollarını bulmak kritik bir girişim haline gelir.
SOLIDWORKS ekosistemindeki birçok kullanıcı bunu gerçekleştirmek için SOLIDWORKS Electrical'i SOLIDWORKS PDM ile entegre etmeye yönelir ve SOLIDWORKS PDM'in 2025 güncellemeleriyle birlikte elektrik tasarım verilerinin entegrasyonu daha akıcı, güçlü ve erişilebilir hale gelmiştir. Bu blogda size bu entegrasyonun temel avantajlarını, sistemlerinizi nasıl bağlayacağınızı ve TriMech'in bu bağlantıdan en iyi şekilde yararlanmanıza nasıl yardımcı olduğunu anlatacağım.
Elektrik ve PDM Entegrasyonunun Temel Avantajları
Bunu okuyan birçok elektromekanik mühendis zaten Electrical ve PDM kullanıyor olabilir, ancak bu sistemlerin nasıl entegre edilebileceğini bilmiyor olabilir. Bu durumda temel avantaj, yalnızca MCAD tarafını değil, tüm mühendislik verilerinizi tek bir kayıt sisteminde birleştirebilmenizdir.
Bunu yaparken, yalnızca check-in sırasında yedeklenen dosyaları saklamıyorsunuz, aynı zamanda sürüm kontrolü, onay iş akışları ve elektrik projeleriniz ve sayfalarınız için veri kartları gibi bir veri yönetim sisteminin diğer tüm avantajlarını da etkinleştiriyorsunuz. Bu, proje arşivlerinizde arama yapmayı Electrical'in sağladığı hazır çözümden daha basit hale getirir.
Ancak entegrasyon, yalnızca bu temel işlevselliğin ötesinde, elektrik projeleriniz için özel özellikler sunar:
Gelişmiş EBOM (Elektrik Malzeme Listesi) Yönetimi
SOLIDWORKS Electrical ve PDM, projeniz için malzeme listesini konuma, bileşen tipine veya projeye genel olarak temsil eden sanal bir belge oluşturmak için birlikte çalışır. Bu, yazılımda raporları açmadan SOLIDWORKS Electrical projeniz hakkında güncel bilgileri gösterir.

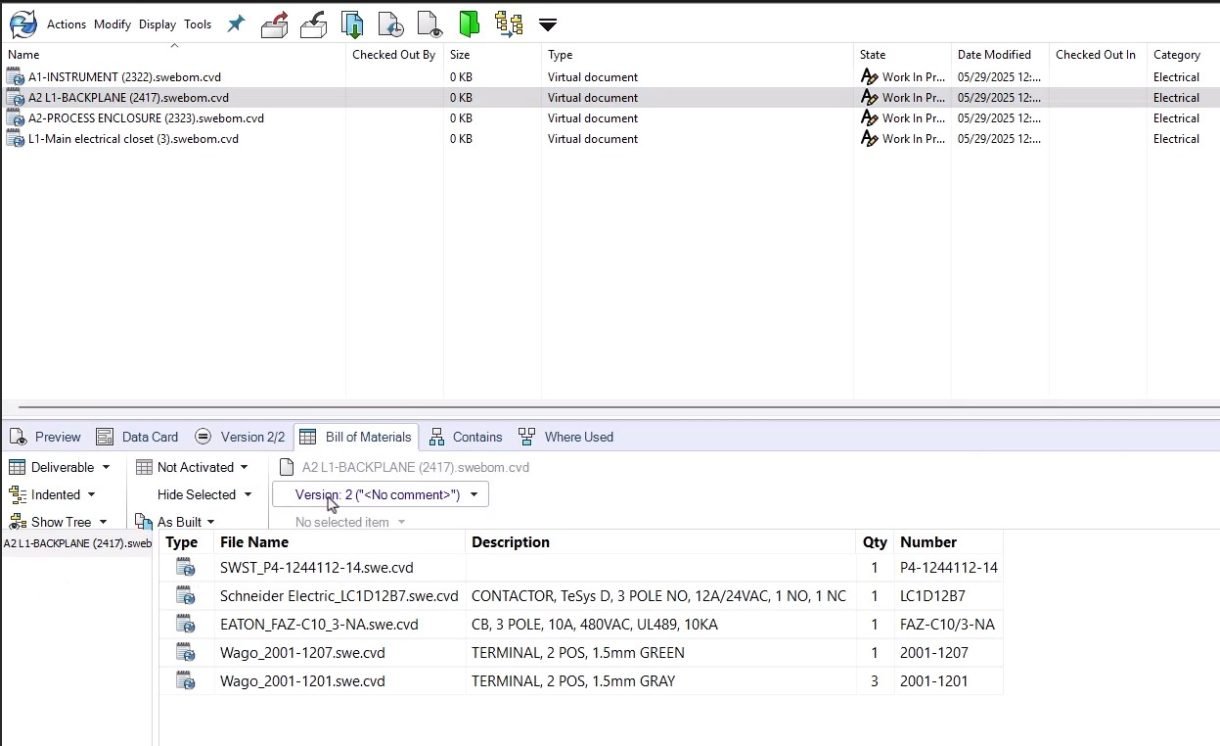

SOLIDWORKS PDM'de EBOM görünümü
Geliştirilmiş Görüntüleme Yetenekleri
Devam eden SOLIDWORKS Electrical projelerini lisans olmadan görüntülemek için Electrical Viewer'ın kurulması gerekir. Bu görüntüleyici, temelde SOLIDWORKS Electrical ile neredeyse her açıdan aynı kurulum sürecidir, ancak sonuç olarak açtığınız dosyaları düzenlemenize izin vermez. Bir projeyi görüntüleyebilmek için çok fazla ön hazırlık gibi görünüyorsa, entegrasyon kullanılarak PDM'ye check-in edilen projelerin bunu gerektirmediğini bilmekten memnun olacaksınız.
Vault görüntüleyicileri ve katkıda bulunanlar, proje sayfalarını proje check-in sırasında oluşturulan eDrawings dosyaları veya PDF'ler olarak görmek için yalnızca SOLIDWORKS PDM erişimine ihtiyaç duyar. PDM Professional ile Web2 kullanıyorsanız, bu hiçbir tür kurulum gerektirmez!

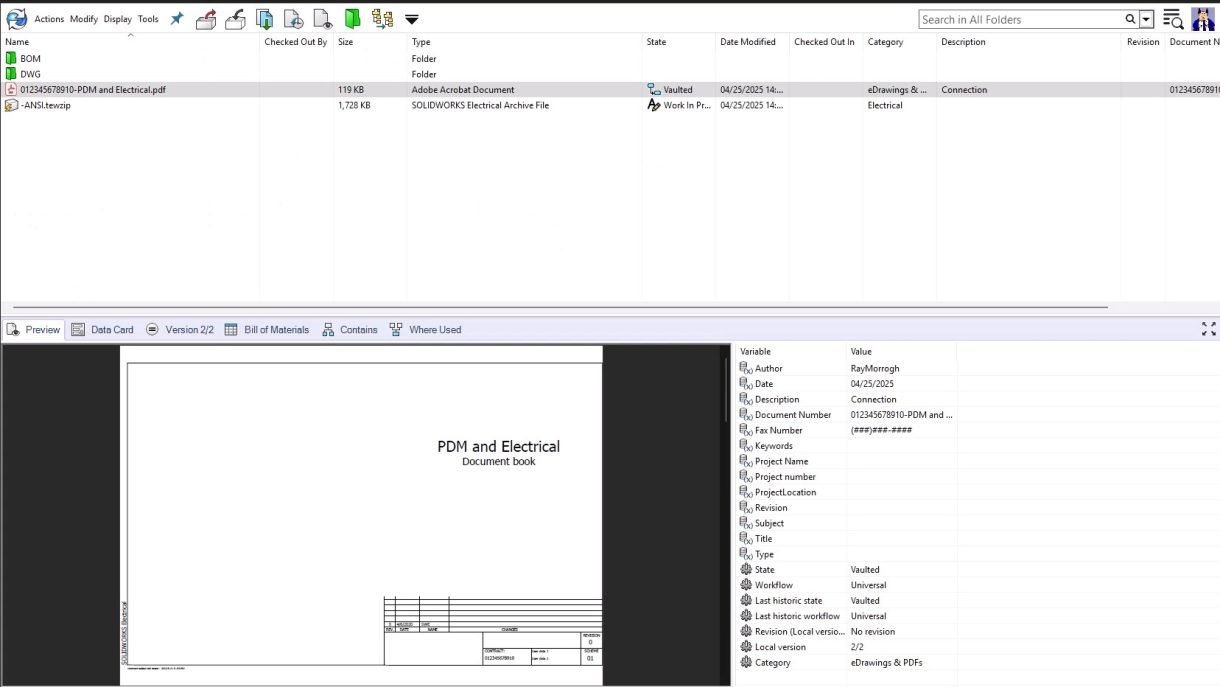

PDM'de devam eden bir SOLIDWORKS Electrical projesini görüntüleme
Kütüphane Yönetimi
Yukarıda bahsedilen malzeme listesi, PDM aracılığıyla elektrik kütüphane yönetimi yardımıyla oluşturuldu. Elektrik parça kütüphanenizi PDM ile senkronize etmek, bu bileşenlerin sanal belgelerini oluşturarak bu malzeme listelerini parça numaraları ve açıklamaları gibi doğru ve güncel bilgilerle doldurur.

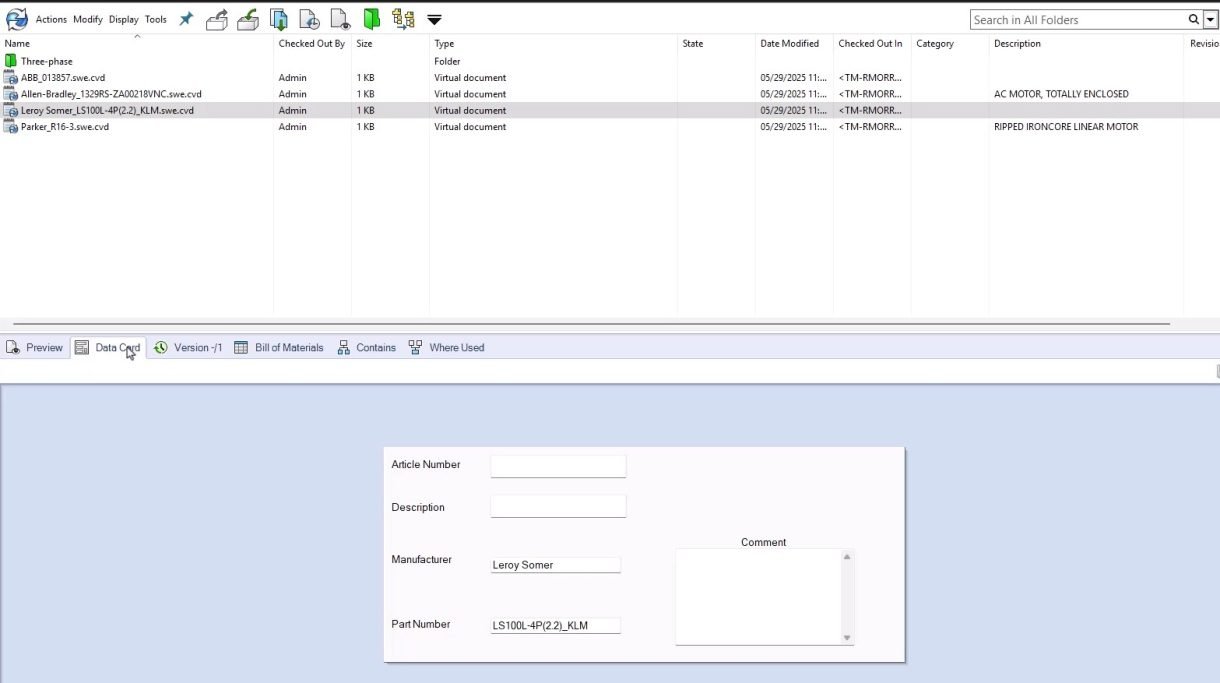

Elektrik kütüphane parçaları malzeme listelerinde kolayca aranabilir ve temsil edilir
Değişken Eşleme
Muhtemelen farklı şekilde kurulmuş ve yapılandırılmış iki sistemle, aynı metadata için alan adları muhtemelen Electrical ve PDM arasında farklıdır. Bu entegrasyon için sorun değil, çünkü ayarlarınız her iki tarafta eşdeğer değişkenleri seçmenize ve bunların eşlendiği yönü belirlemenize olanak tanır.

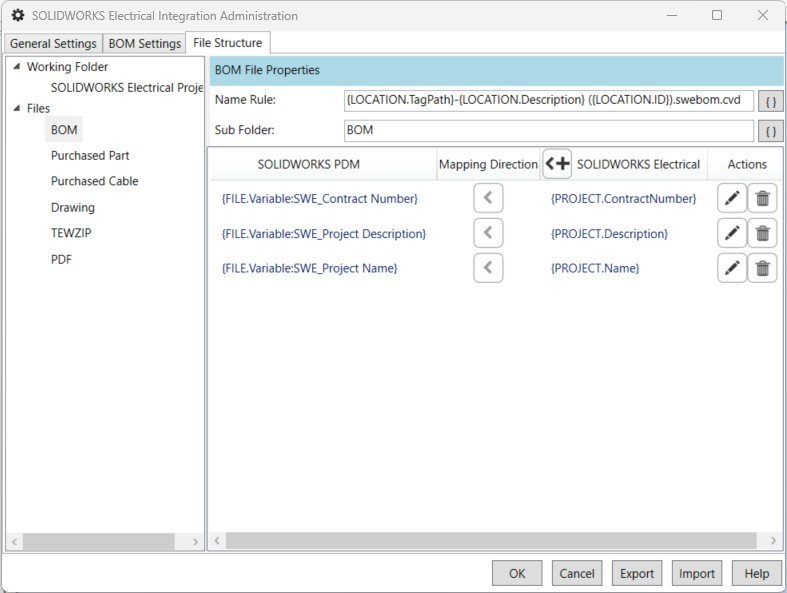

Electrical ve PDM arasındaki değişken eşleme
SOLIDWORKS Electrical'i SOLIDWORKS PDM ile Nasıl Bağlanır
Tüm bu yeteneklere erişmek için gerekli lisans ön koşulu, SOLIDWORKS Electrical Schematic Professional ve SOLIDWORKS PDM Professional'a sahip olmaktır. Bir gereklilik olmasa da, SOLIDWORKS 2025 kullanmanın en büyük avantajlarından biri, elektrik bağlayıcısının artık PDM'ye yerleşik olmasıdır. Daha önce ayrı olarak kuruluyordu, ancak şimdi kurulum ve değişiklik çok daha basit hale geldi.
İki sistem arasında birden fazla bağlantı seviyesi vardır ve bu blog PDM Add-In entegrasyonuna odaklanırken, SOLIDWORKS Electrical içinden yapılandırılan bağlantı seviyelerinin hızlı bir dökümü şöyledir:
- Temel: Projenizi bir klasöre aktarın. Gelişmiş seçenekler kullanmıyorsanız bu varsayılandır.
- Gelişmiş: Bu seviyenin 3 alt seçeneği vardır
- PDM için Dosyaları Güncelle dosyaları PDM'ye yedekler, ancak belge kontrolünü ele almaz.
- Check In/Out Kullan proje dosyalarını tamamlandığında otomatik olarak PDM'ye taşır.
- SOLIDWORKS PDM Add-In veya daha önce Third Party Add-In, en kapsamlı olanıdır ve verileri yalnızca vault'a yedeklemenin ötesinde tam kontrol sağlar
SOLIDWORKS PDM ve Electrical arasındaki bağlantıyı yapılandırma
Burada bağlandığınız vault'u ve Electrical kurulumunuzdan o vault'a hangi bilgilerin aktarıldığını seçeceksiniz. SOLIDWORKS Electrical tarafında yapılandırılması gereken tek şey budur.
SOLIDWORKS PDM'de, senkronize edilecek kütüphaneler için ayarlarınızı, malzeme listelerinin nasıl gruplandırılmasını istediğinizi ve Electrical ve PDM arasındaki değişken eşlemeyi yapılandıracaksınız. Buradan itibaren sistemler bağlanır ve tüm elektrik proje verilerini işlemek için gereken PDM yönetim işlerine başlayabilirsiniz.

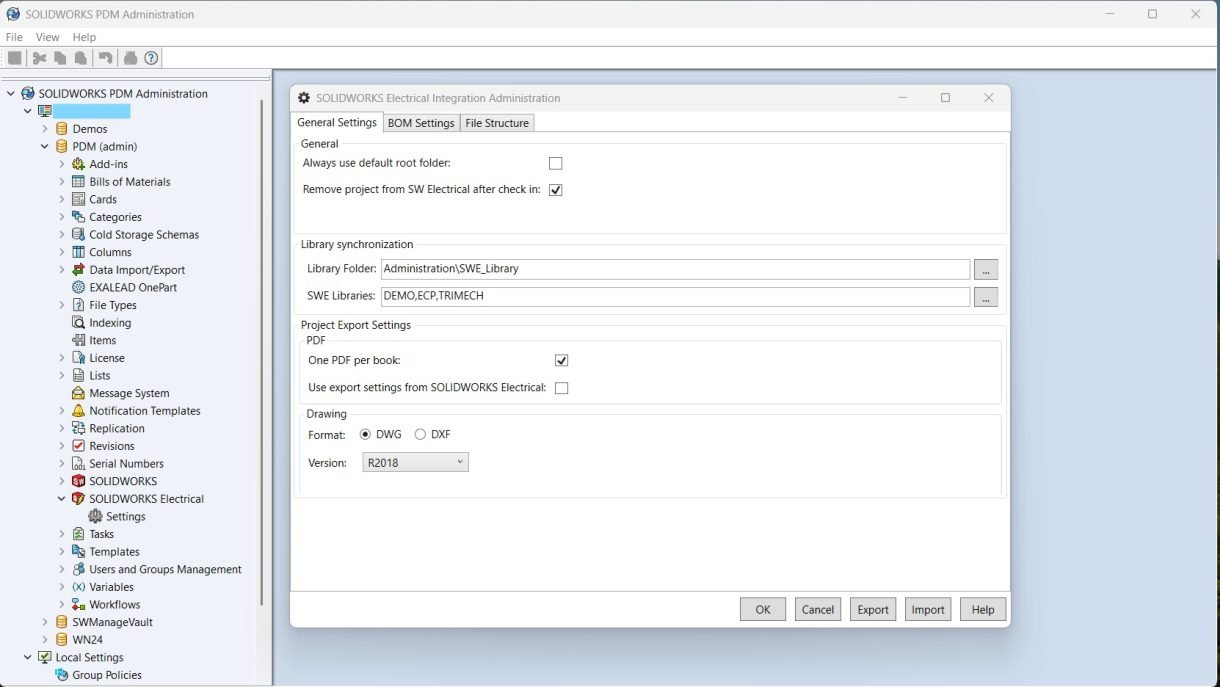

Daha fazla eşleme kuralı yapılandırmak için SOLIDWORKS PDM Yönetim aracını kullanma
