Özet
Instant 3D ile ölçüleri, extrude işlemlerini ve geometrileri anında düzenleyin. Daha hızlı ve verimli tasarım süreçleri oluşturun.
SOLIDWORKS 3D modeller tasarlamak ve oluşturmak için geniş bir araç yelpazesi sunan güçlü bir yazılımdır. Ancak, bu araçlardan bazıları birçok kullanıcı tarafından genellikle göz ardı edilir veya yetersiz kullanılır. Bu blogda, bu araçlardan biri olan Instant 3D'ye odaklanacağız. Bu güçlü araç, tasarım sürecinizi kolaylaştırmak ve daha verimli hale getirmek için geliştirilmiştir. Nasıl kullanılacağını öğrendiğinizde, tasarım araç setinize değerli bir katkı olabileceğini göreceksiniz. Başka bir deyişle, tasarımlarınızı daha hızlı ve daha iyi hale getirmede bir adım öndesiniz!
Tartışacağımız SOLIDWORKS Instant 3D'nin ilk işlevi, daha önce oluşturulmuş boyutları nasıl değiştireceğinizdir. Yazılım, herhangi bir eskizi açmadan boyutları değiştirmenize olanak tanır. Bunu gerçekleştirmenin iki yolu vardır. İlk yol, ayarlamak istediğiniz parçanın herhangi bir yerine sol tıklamaktır. Bu, parçayı oluşturmak için kullanılan ölçümleri görüntüleyecek ve ardından boyut numarasına tıklayabilirsiniz, beyaz bir kutu görünecektir. Boyutunuzu anında değiştirmek için istediğiniz ölçümü beyaz kutuya girin.

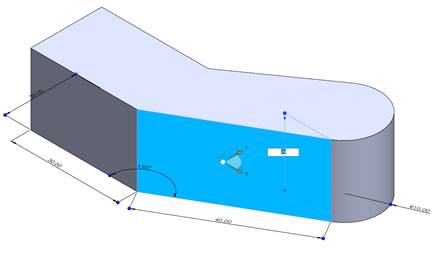

Instant 3D Boyut Girişi
İkinci yöntem, boyutlandırma çizgilerinin sonundaki mavi balonu kullanmak ve istediğiniz ölçüme sürüklemektir. Boyutları değiştirirken, doğru skaler değere kolayca hizalamayı oldukça kolaylaştırabilen bir cetvel görünecektir.

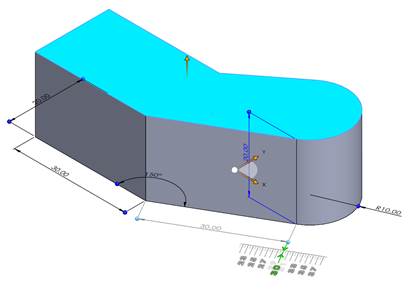

Boyut Sürükleme ve Cetvel
Instant 3D'nin bir başka harika özelliği, sadece birkaç tıklamayla bir taban veya delik ekstrüde etme yeteneğidir. Bunu yapmak için, herhangi bir kapalı eskiz konturunu seçmeniz yeterlidir ve bir ok belirecektir. Tabanı ekstrüde etmek veya delik açmak için bu oku farklı yönlere sürükleyin ve tam ölçümleri ayarlamak için cetveli kullanın. Bu özellik, özellikle karmaşık tasarımlar üzerinde çalışırken size çok zaman kazandırabilir.

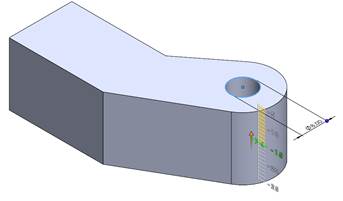

Tek Tıkla Taban ve Delik Ekstrüzyonu
Tek Tıkla Taban ve Delik Ekstrüzyonu 2
Yazılım ayrıca, bunların delik veya ekstrüzyon olması fark etmeksizin, oluşturduğunuz geometrileri sadece sürükleyerek farklı bir konuma taşımanıza olanak tanır. Bunu gerçekleştirmek için, taşımak istediğiniz geometriye tıklayın. Bunu yaptığınızda, bir triad (üç eksenli düzenleyici) belirecektir. Bu triad'ı tercih ettiğiniz konuma sürükleyin ve geometri otomatik olarak kayacaktır. Ek olarak, bu geometriler aynalanmışsa, aynalanmış geometri de yer değiştirecektir. Bu işlevsellik hatta kaynaklı konstrüksiyonlara kadar uzanır, bu da onu çok yönlü ve güçlü bir araç haline getirir.
Aynalanmış Ekstrüde Edilmiş Tabanın Yer Değiştirmesi
Sonuç olarak, SOLIDWORKS Instant 3D, tasarım sürecinizi büyük ölçüde kolaylaştırabilecek değerli bir araçtır. Aracın boyut değiştirme, ekstrüzyon ve geometri manipülasyonu özelliklerini kullanarak zaman kazanabilir ve işinizin verimliliğini artırabilirsiniz. SOLIDWORKS'in potansiyelini maksimize etmeyi öğrenmek için gelecekteki blogları takip edin. En büyük etkiyi yaratan basit şeylerdir!
