Sac metal özelliklerini SOLIDWORKS çizimlerine kolayca eklemenin yollarını keşfedin.
SOLIDWORKS Sac Metal Özellikleri, önceden tanımlanmış bir açıklama kullanılarak veya standart açıklama özellik eşleme sözdizimi kullanılarak seçici olarak Çizimlere eklenebilir.
teknik çizim

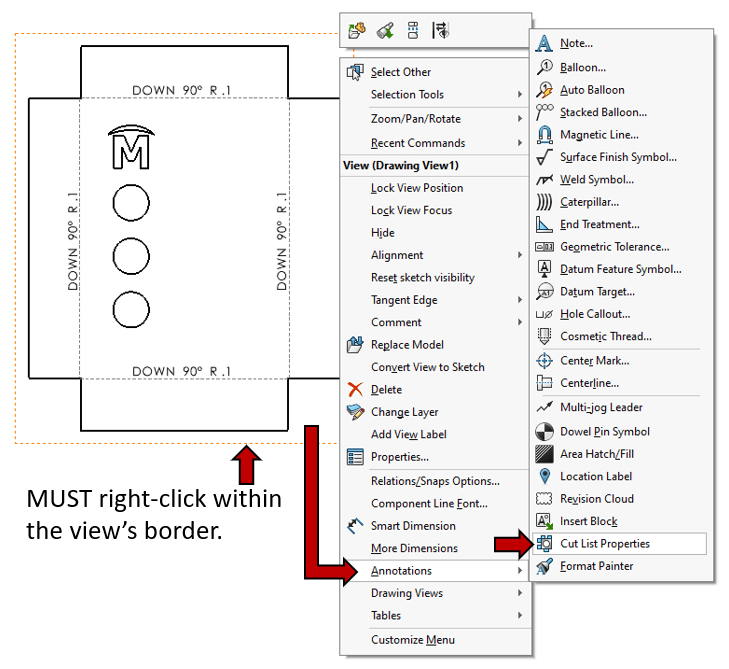

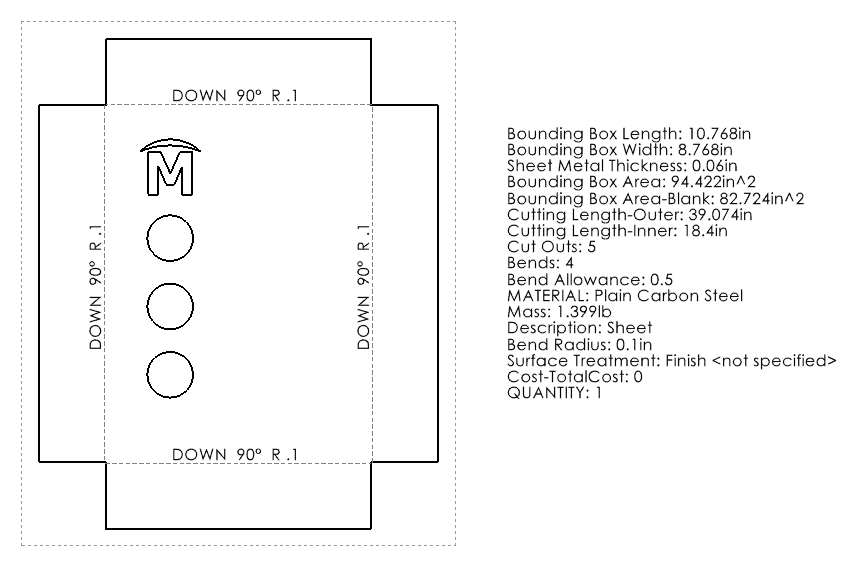

Sır, açıklamanın Düz Desen görünümüne bağlanması GEREKTİĞİDİR. Bir çizimin Düz Desen görünümünün kenarlığı içine sağ tıklayın ve ardından Açıklama > Kesme Listesi Özellikleri'ni seçin. Son olarak, önceden tanımlanmış açıklamayı çizime yerleştirin.

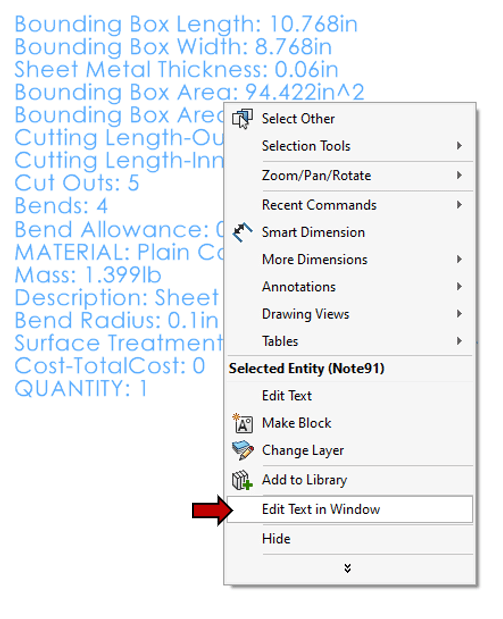

Kesme Listesi ÖzellikleriÖnceden tanımlanmış açıklama, açıklamaya sağ tıklayıp ardından 'Pencere İçinde Metni Düzenle' seçeneğini seçerek düzenlenebilir.

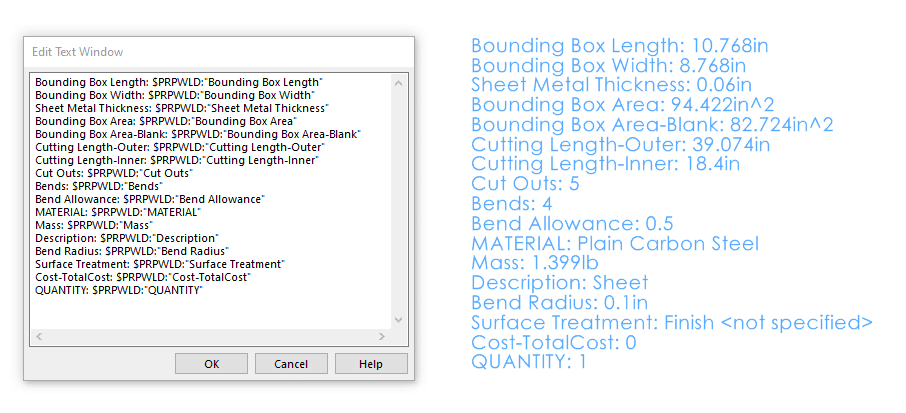

Kesme Listesi Özellikleri Düzenle

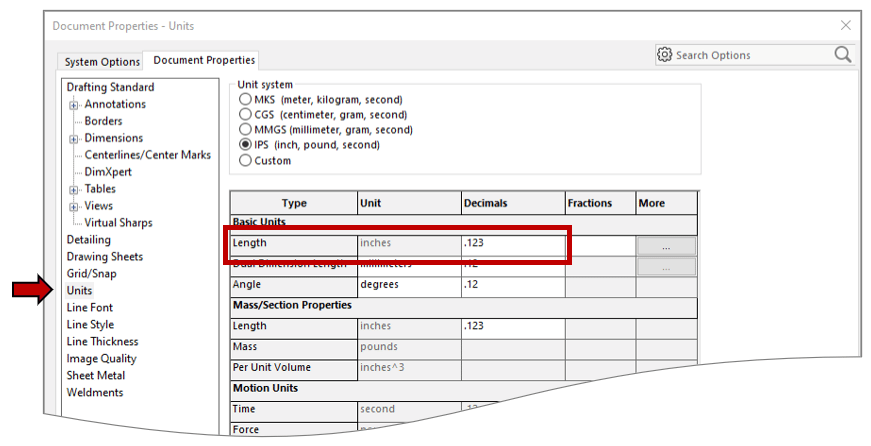

Kesme Listesi Özellikleri Düzenle 2Özellik birimleri, Araçlar > Seçenekler > Belge Özellikleri > Birimler, Uzunluk (Ondalık) içindeki çizimin belge özelliklerine bağlıdır.
Belge ÖzellikleriBelirli Sac Metal Özelliklerine eşlenen kendi özel açıklamalarınızı oluşturmak için, Düz Desen görünümünün kenarlığı içinde bir açıklama oluşturun ve ardından özellik adlarını buna göre ekleyin. Örneğin, dış kesme uzunluğunu eşlemek için bir açıklama oluşturun ve $PRPWLD:”Cutting Length-Outer“ metnini girin
Süreci hızlandırmak için aşağıdaki listeden özellikleri kopyalayıp yapıştırabilirsiniz:
- $PRPWLD:”Bounding Box Length”
- $PRPWLD:”Bounding Box Width”
- $PRPWLD:”Sheet Metal Thickness”
- $PRPWLD:”Bounding Box Area”
- $PRPWLD:”Bounding Box Area-Blank”
- $PRPWLD:”Cutting Length-Outer”
- $PRPWLD:”Cutting Length-Inner”
- $PRPWLD:”Cut Outs”
- $PRPWLD:”Bends”
- $PRPWLD:”Bend Allowance”
- $PRPWLD:”MATERIAL”
- $PRPWLD:”Mass”
- $PRPWLD:”Description”
- $PRPWLD:”Bend Radius”
- $PRPWLD:”Surface Treatment”
- $PRPWLD:”Cost-TotalCost”
- $PRPWLD:”QUANTITY”
Bu konu hakkında son bir not, özelleştirilmiş açıklamalarınızı tasarım kütüphanenize eklemeyi düşünebilirsiniz, böylece açıklamayı tasarım kütüphanesinden diğer çizimlere kolayca sürükleyip bırakabilirsiniz. Bir açıklamayı tasarım kütüphanesine eklemek için, açıklamaya sağ tıklayın ve ardından menüden 'Kütüphaneye Ekle' seçeneğini seçin.
